Tubo roscado passante latão

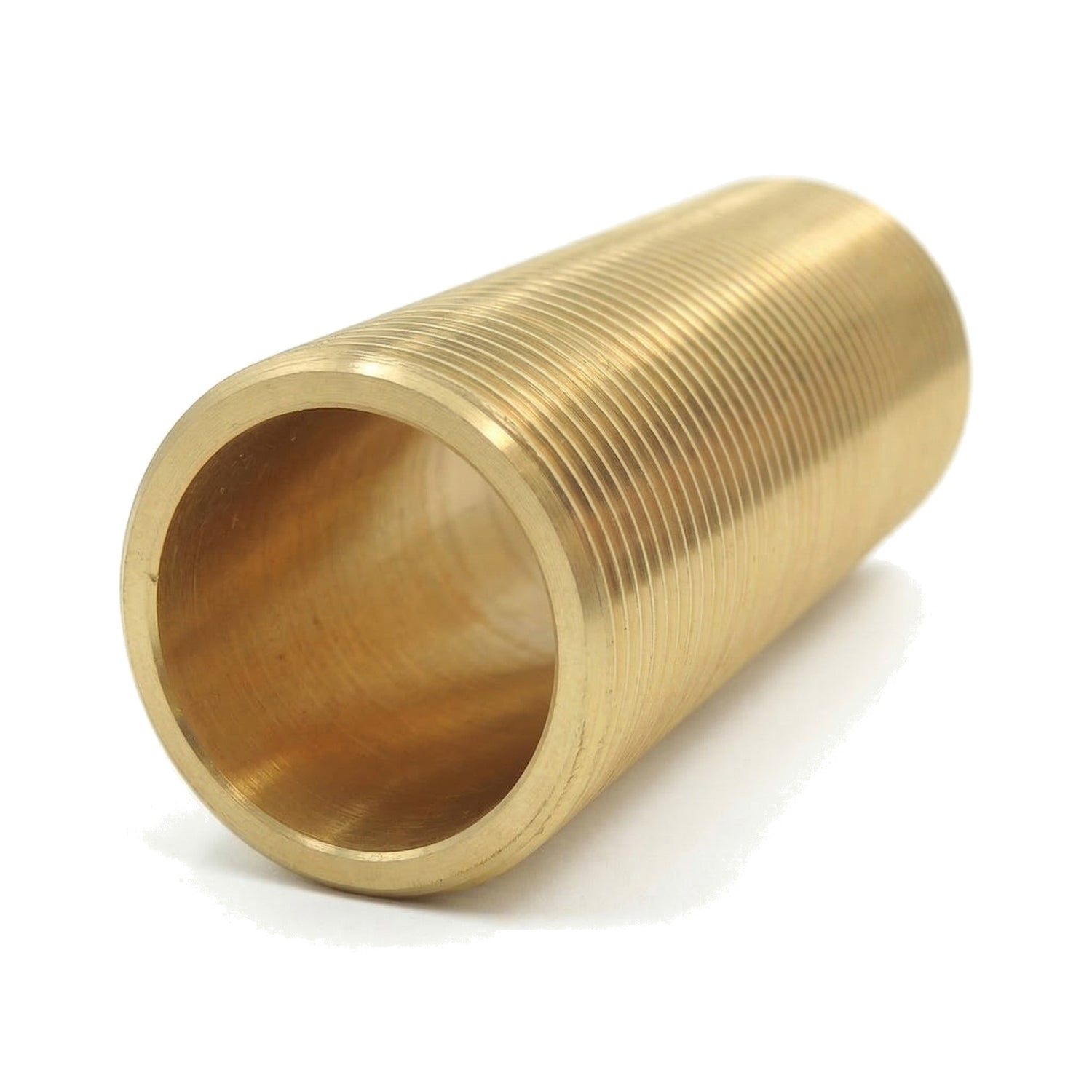

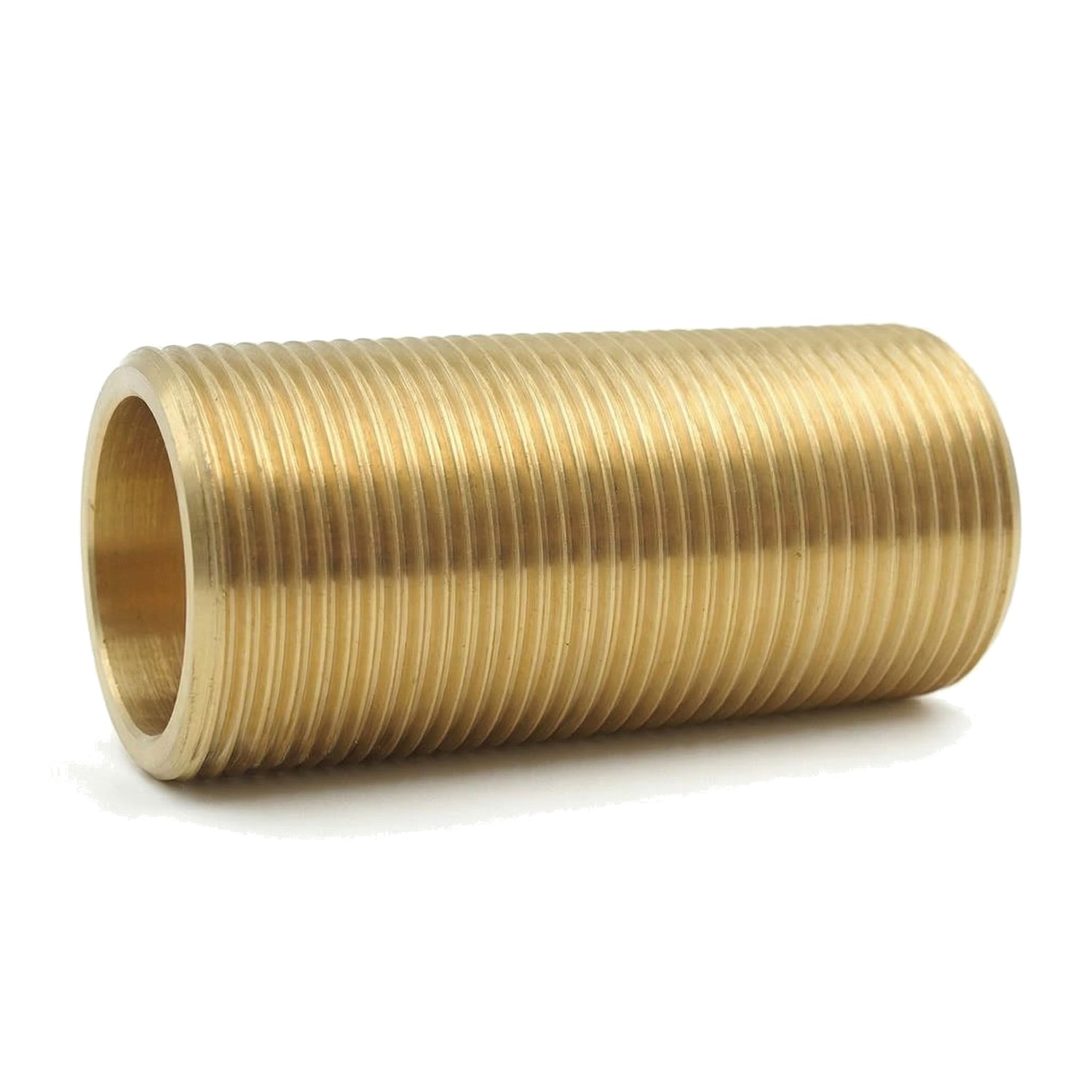

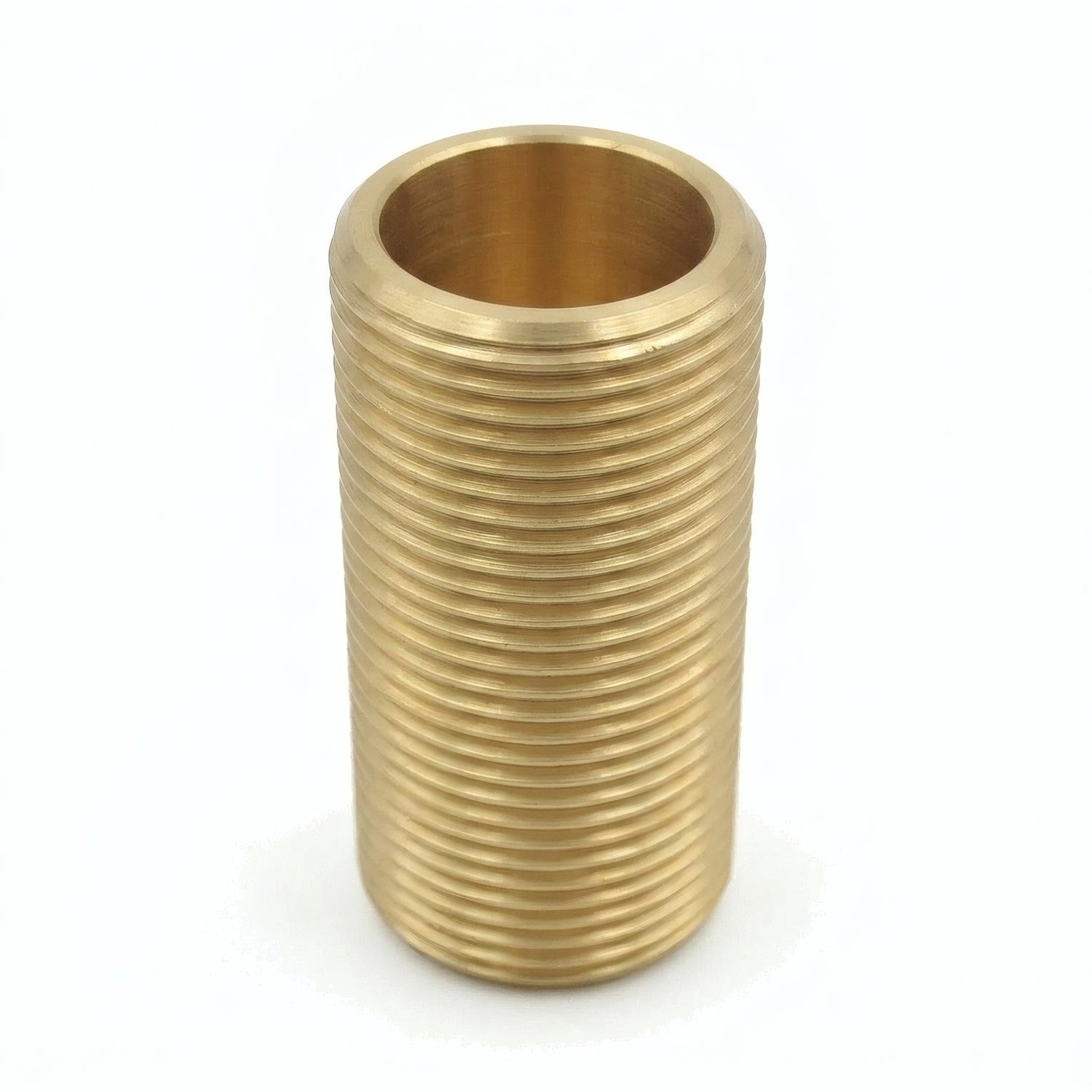

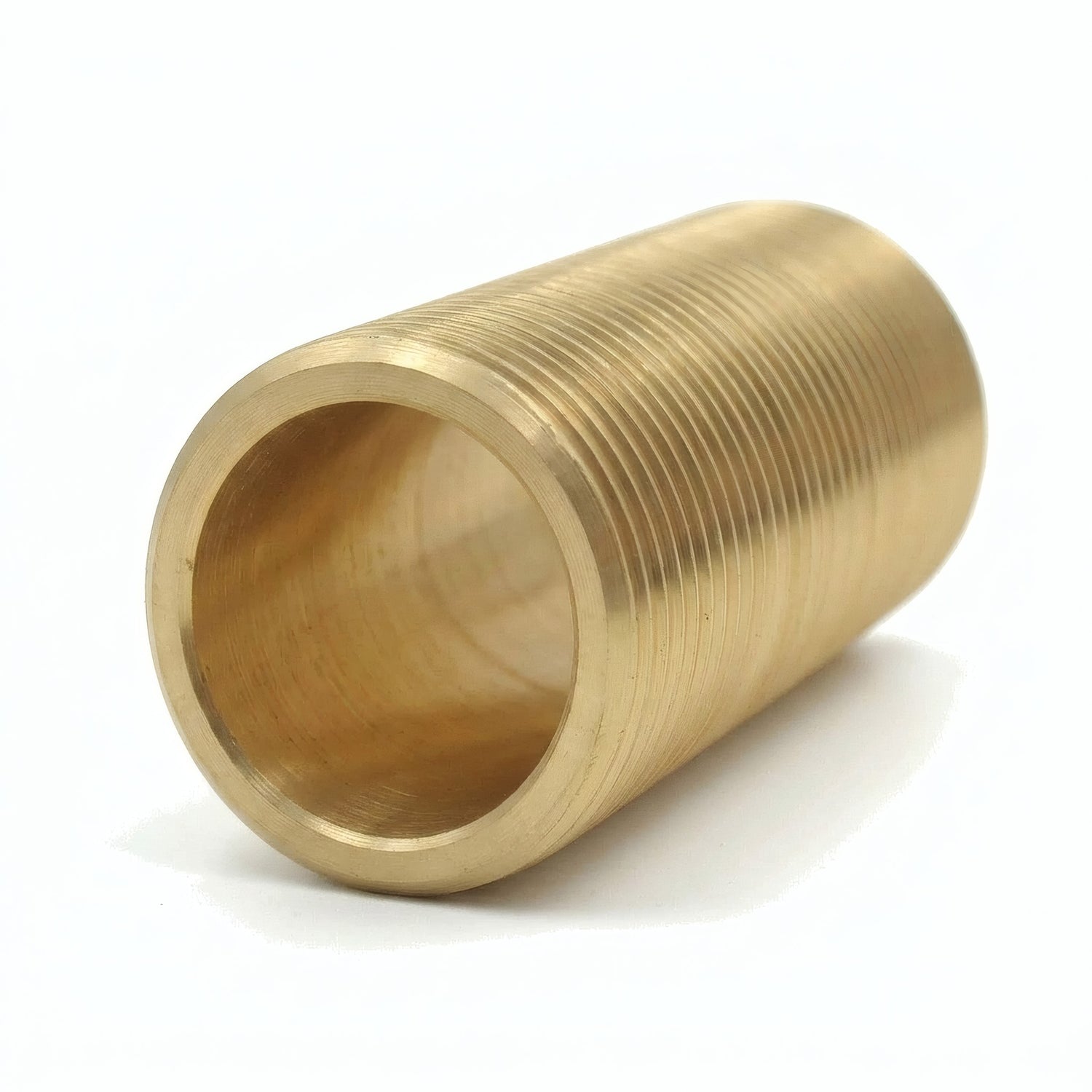

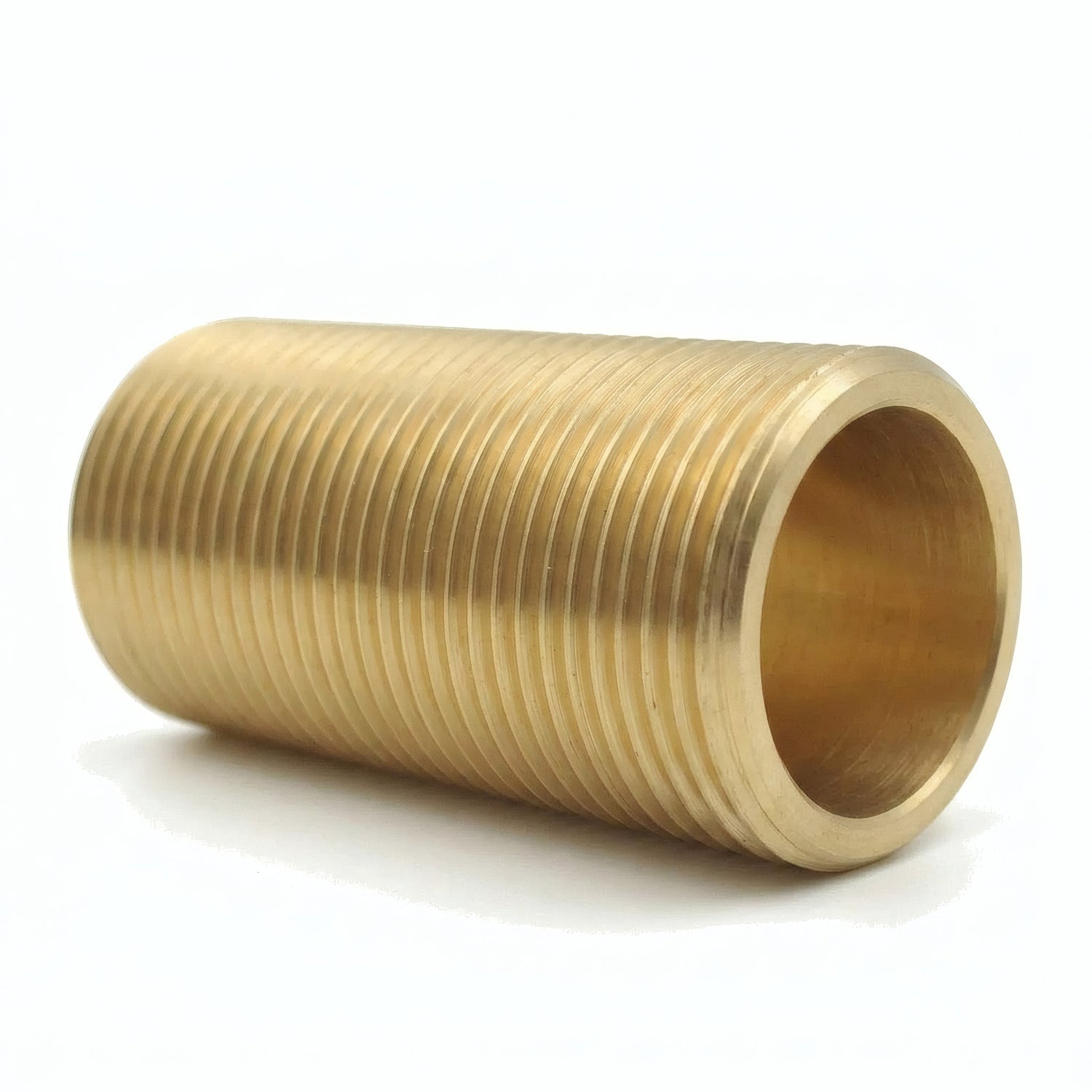

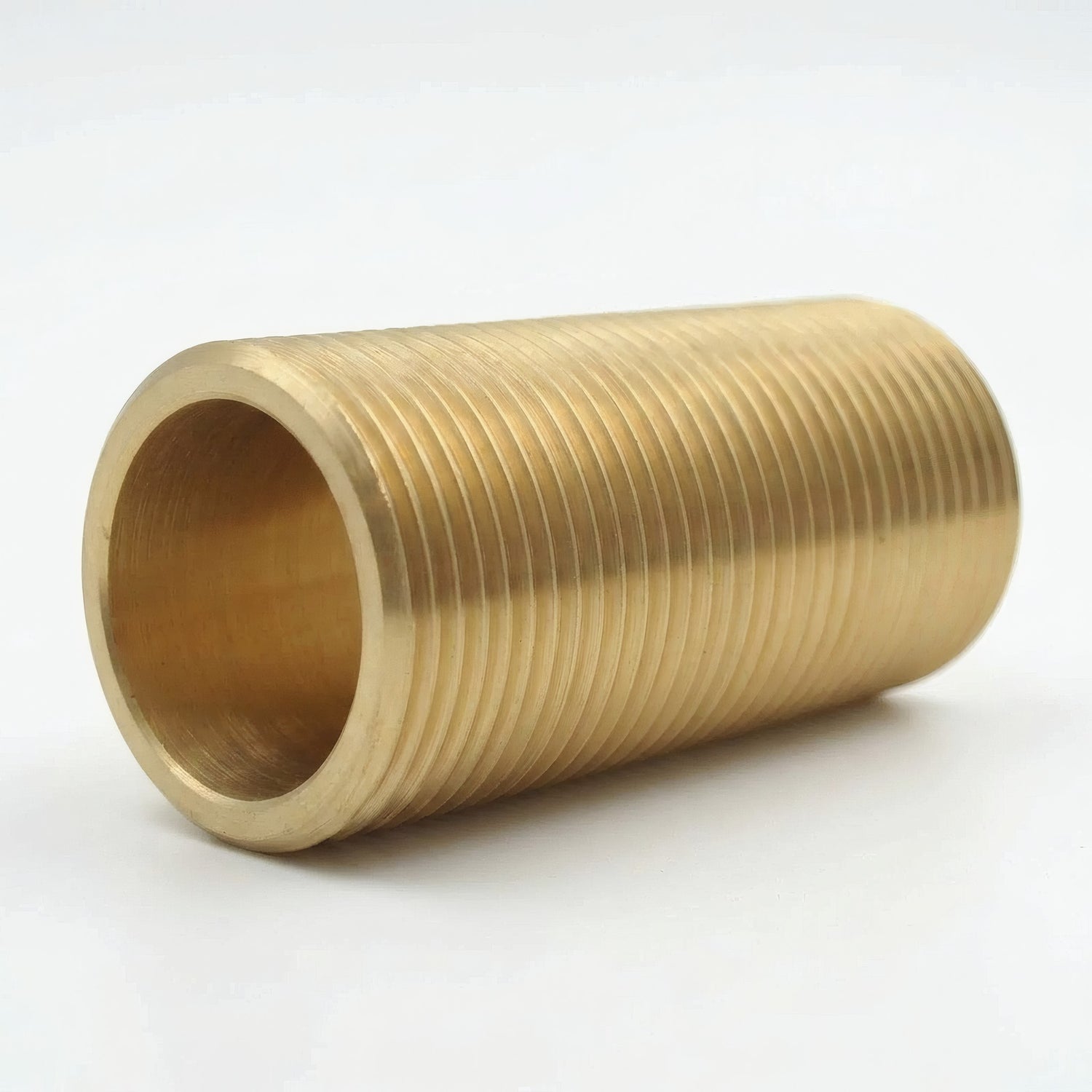

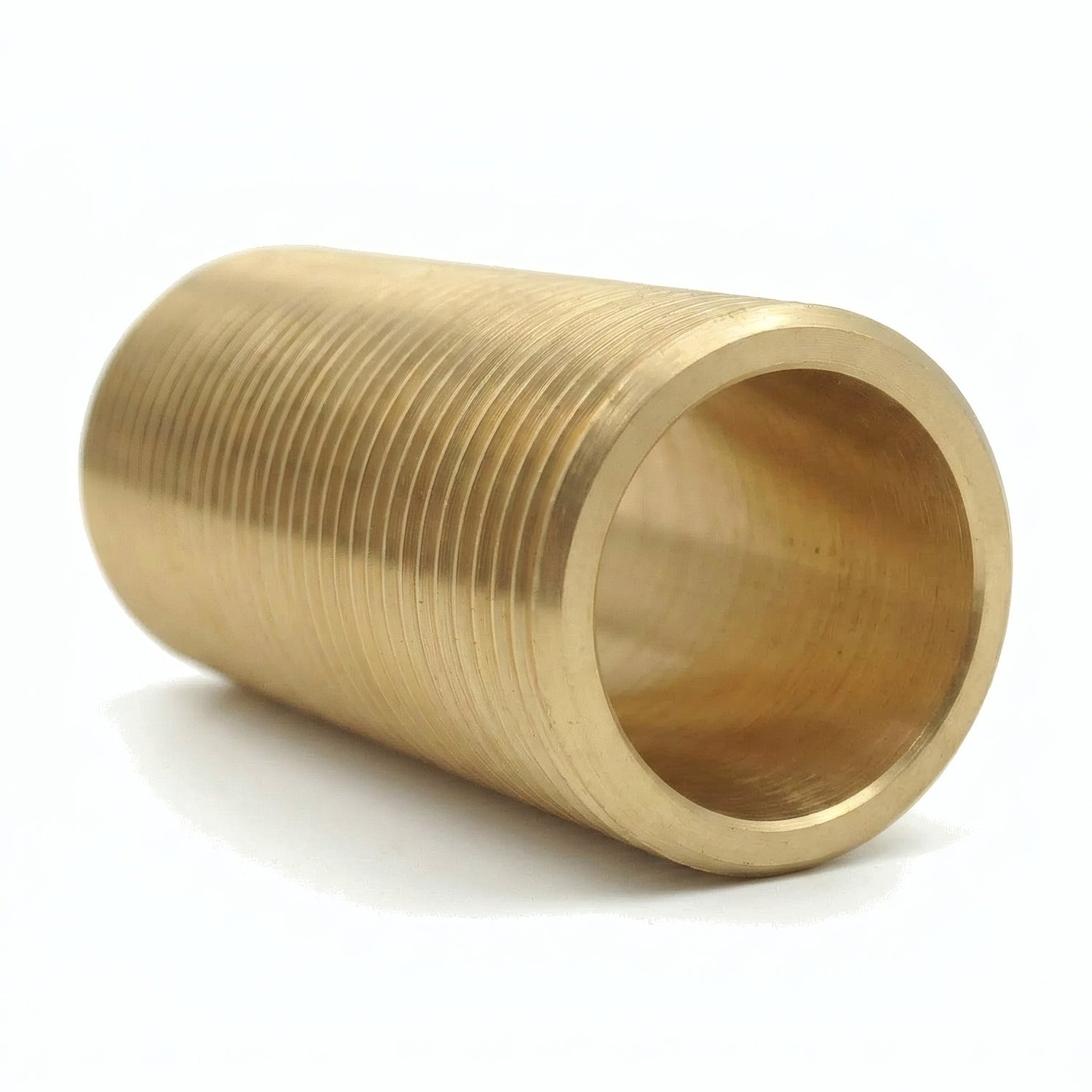

Tubo roscado passa-parede em latão, roscado macho em ambas as extremidades, para atravessar uma parede divisória, uma bancada ou uma parede. Fixado com contraporcas (vendidas separadamente). Rosca ISO 228-1 BSPP.
Descrição do Tubo Roscado Passa-Parede em Latão
Este tubo passa-parede permite passar uma tubagem ou um cabo através de uma parede, chão ou bancada. As duas extremidades roscadas macho permitem fixar o tubo em ambos os lados da parede com contraporcas ou acessórios fêmea.
Na canalização, serve como passagem para alimentações ou evacuações. Na decoração, é o elemento essencial para passar um cabo elétrico num candeeiro de latão aparente ou para criar um ponto de fixação passante.
Características Técnicas
| Material | Latão CW617N - 4MS |
| Cor | Latão dourado |
| Pressão nominal | PN 16 bar |
| Norma de rosca | ISO 228-1 - BSPP Gás (rosca cilíndrica) |
| Vedação | Por junta plana garantida (espessura a partir de 1 mm) |
| Superfícies de vedação | Planas e largas nas extremidades macho e fêmea |
| Forma | Tubo cilíndrico roscado |
| Tipo | Macho / Macho (roscado em ambas as extremidades) |
| Fluidos compatíveis | Água potável, água glicolada, fluidos compatíveis |
| Temperatura | Conforme o tipo de vedação escolhido |
| Utilização | Abastecimento de água potável, canalização geral, AVAC |
Conditions d'Utilização et Installation
- Pressão de serviço : PN 16 bar
- Temperatura : Conforme o tipo de vedação escolhido
- Fluidos : Água potável, água glicolada, fluidos compatíveis
- Instalação: Aplicar um binário de aperto moderado e escolher materiais adequados (risco de corrosão galvânica). Faces de chave compatíveis com chaves padrão.
Certificações e Conformidade
- Água potável: Em conformidade com o decreto francês de 25 de junho de 2020 relativo a materiais e produtos metálicos destinados a instalações em contacto com água para consumo humano.
- 4MS : Conforme com os requisitos 4MS — Harmonização das regras de certificação europeias para materiais e produtos em contacto com água potável.
Aplicações e Conselhos de Instalação
Utilizaçãos
- Canalização doméstica: ligação de instalações de água quente e fria
- Canalização industrial: instalações conformes PN 16 bar
- Decoração de interiores: criação de candeeiros, prateleiras, toalheiros em latão aparente
- Bricolagem criativa: projetos à medida com acessórios de roscar
- Candeeiros e iluminação: passagem de cabo elétrico através de um suporte para criar um candeeiro em latão
Conselhos de instalação
- Utilize fita PTFE (teflon) ou estopa para garantir a vedação nas roscas macho
- Para as superfícies de vedação planas, utilize uma junta plana com espessura mínima de 1 mm
- Apertar com chave de boca ou chave ajustável — não utilizar alicates para evitar marcar a peça
- Aplicar um binário de aperto moderado — um aperto excessivo pode danificar a rosca
Desenho Técnico
Dimensões (mm)
Todas as cotas são expressas em milímetros (mm), salvo indicação em contrário.
| G | G (mm) | OD | L |
|---|---|---|---|
| 3/8" | 12x17 | 11 | 100 |
| 1/2" | 15x21 | 15 | 100 |
| 3/4" | 20x27 | 20 | 100 |
| 1" | 26x34 | 26 | 100 |
Correspondências de Tamanhos
Este tubo passa-parede está disponível nos seguintes tamanhos. Utilize esta tabela para encontrar a correspondência entre milímetros, polegadas e DN.
| Tamanho (mm) | 12x17 | 15x21 | 20x27 | 26x34 |
|---|---|---|---|---|
| Polegadas | 3/8'' | 1/2'' | 3/4'' | 1'' |
| DN | DN10 | DN15 | DN20 | DN25 |
| Diâm. ext. tubo | 17 mm | 21 mm | 27 mm | 34 mm |
O aspeto da peça pode variar conforme o lote em stock (ver fotos). Contacte-nos para confirmação.
