Manómetro radial inox com banho de silicone

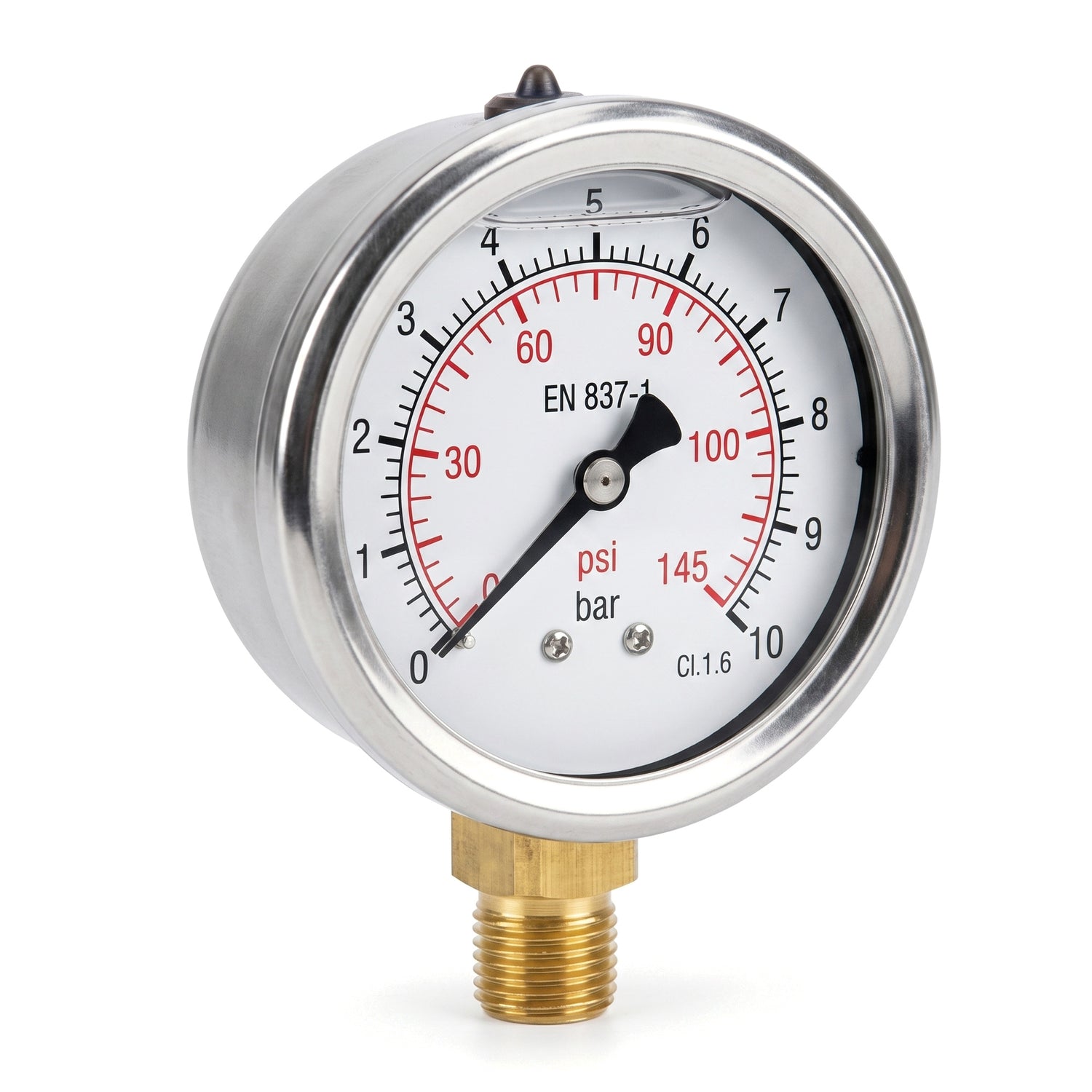

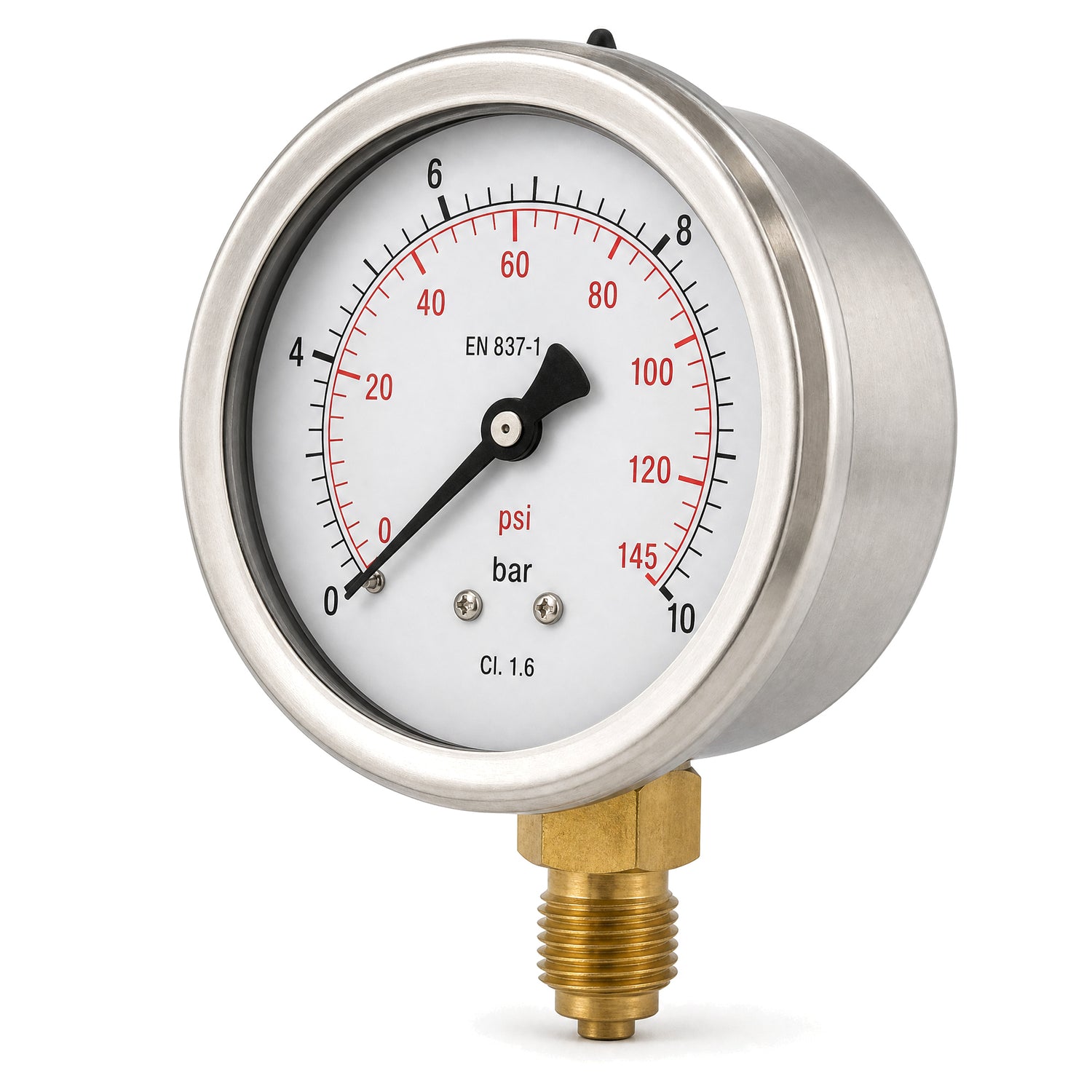

Manómetro radial inox com banho de silicone — Ø63 e Ø100
Manómetro destinado a instalações sujeitas a vibrações: grupo de pressão, bomba, grupo hidróforo, rede de rega. A caixa em aço inox 304 está cheia com um banho de silicone que amortece vibrações e pulsações: o ponteiro mantém-se estável onde um modelo de mostrador seco é proibido. O equivalente dos manómetros de banho de glicerina, com enchimento de silicone. Concebido, fabricado e controlado segundo a EN 837-1.
O fabricante destina-o a aplicações sujeitas a vibrações ou a ambientes húmidos (condensação): casa das bombas, caixa de rega, oficina. Visor em vidro, ligação radial de latão BSPP, mostrador bar/psi, classe de precisão 1,6, controlo individual em 5 pontos. Dois diâmetros: Ø63 (ligação 1/4") e Ø100 (ligação 1/2").
Que gama de medição escolher?
- 0 a 6 bar — grupos e circuitos de baixa pressão: leitura precisa entre 2 e 4 bar.
- 0 a 10 bar — grupos de pressão e bombas correntes: um pressostato que corta aos 4,5-5 bar coloca o ponteiro a meio mostrador, abaixo dos 65 % admitidos em regime dinâmico.
Montagem e ligação
A ligação de latão tem rosca macho cilíndrica BSPP (ISO 228-1): enrosca-se em qualquer sede fêmea do mesmo tamanho — tê, casquilho, coletor ou válvula. Vede sobre a rosca (fita PTFE ou linho) e aperte sempre pelas faces de chave com uma chave fixa, nunca pela caixa.
Se a sede disponível for maior do que a rosca do manómetro, uma redução M/F faz a adaptação: por exemplo uma redução 1/2" > 1/4" para montar um manómetro de 1/4" num tê de 1/2". Três acabamentos disponíveis: redução M/F em ferro fundido preto, redução M/F galvanizada ou redução M/F em latão.
Para montagem passante no painel de um armário, a mesma qualidade existe com ligação traseira: manómetro axial inox com banho de silicone.
Dimensões (mm)
| Mostrador | A — rosca | ØD | E | H | M | Chave de | Peso |
|---|---|---|---|---|---|---|---|
| Ø63 | 1/4" | 68 | 30 | 90,5 | 26 | 14 | 185-195 g |
| Ø100 | 1/2" | 109 | 36 | 132,5 | 34 | 22 | 612 g |
Características técnicas
| Característica | Valor |
|---|---|
| Norma | EN 837-1 (manómetros de tubo Bourdon) |
| Classe de precisão | 1,6 (±1,6 % do fundo de escala) |
| Mostrador | dupla graduação bar / psi |
| Mecanismo | latão, tubo Bourdon de cobre (forma em «C») |
| Ligação | latão, rosca macho cilíndrica BSPP (ISO 228-1) |
| Caixa | aço inox 304 |
| Líquido amortecedor | banho de silicone |
| Visor | vidro |
| Temperatura ambiente | -40 °C / +65 °C |
| Sobrepressão admissível | 75 % do fundo de escala em estático, 65 % em dinâmico |
| Controlo de qualidade | 100 % dos aparelhos verificados em 5 pontos de medição |
| Embalagem | caixa individual |
Fluidos e limites de utilização
- Fluidos admitidos: qualquer fluido compatível com o latão e o cobre (água, ar comprimido…), exceto fluidos de alta viscosidade ou cristalizantes e substâncias perigosas ou regulamentadas (oxigénio, gás, combustíveis, agentes tóxicos…).
- Banho de silicone: adequado para aplicações sujeitas a vibrações ou ambientes húmidos (condensação) — precisamente onde o mostrador seco é proibido.
- Temperatura ambiente: -40 °C a +65 °C.
Para uma instalação fixa sem vibrações (aquecimento, rede doméstica), o manómetro radial ABS de mostrador seco é a alternativa económica; apenas para decoração, veja o mostrador decorativo de 100 mm.
