Manómetro axial inox com banho de silicone

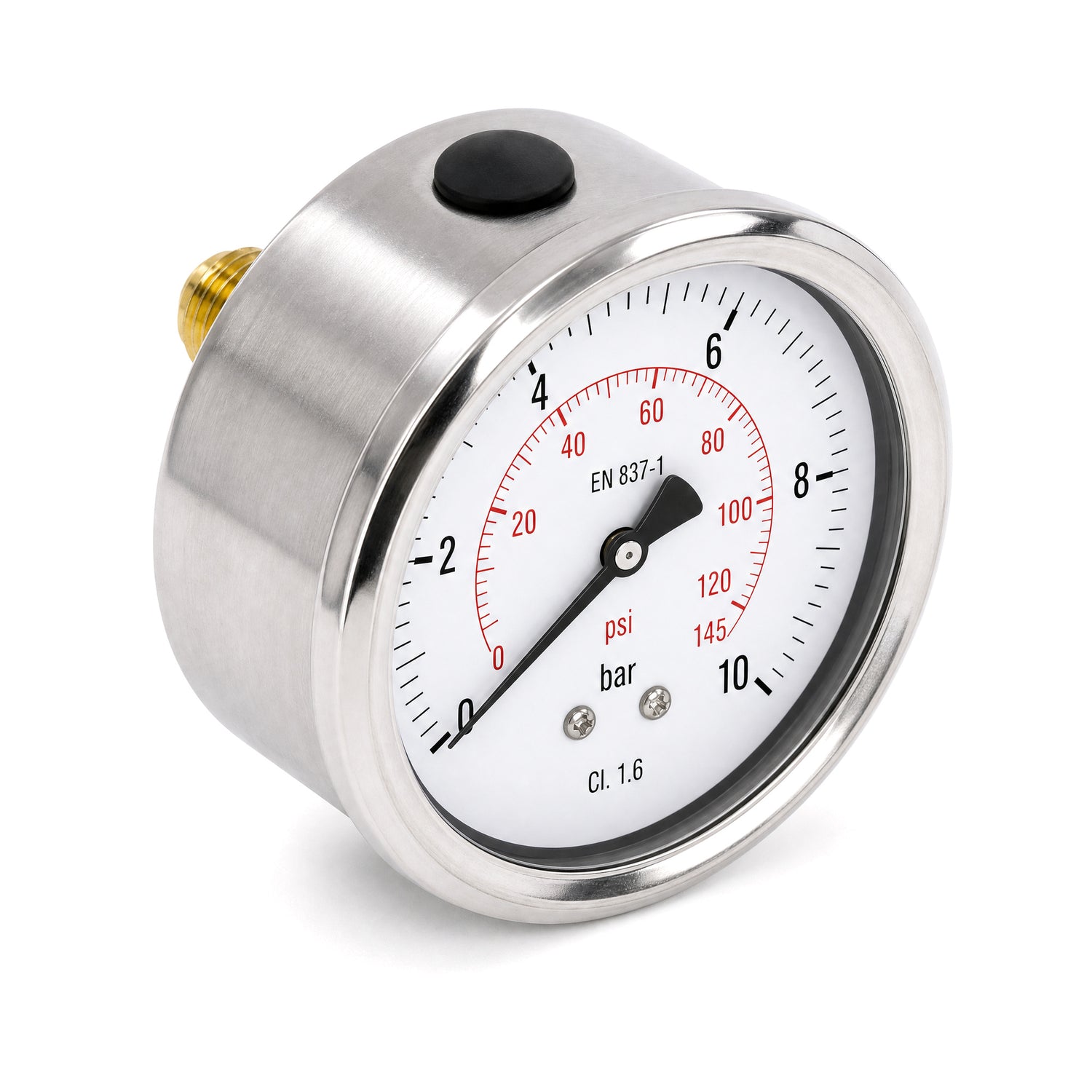

Manómetro axial inox com banho de silicone — Ø63 e Ø100

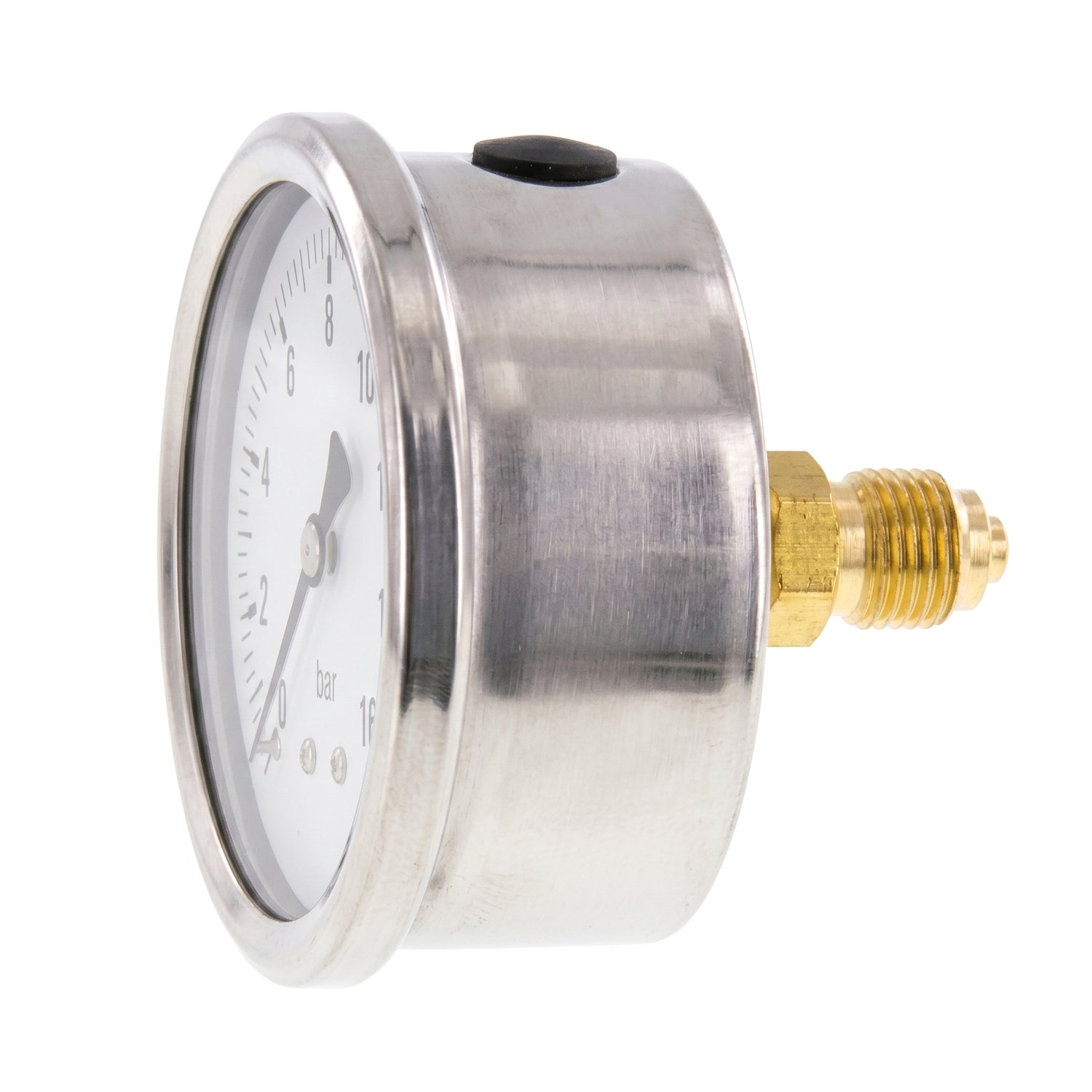

Este manómetro combina a ligação traseira (axial), para montagem passante em painel, com o banho de silicone numa caixa de aço inox 304 para aplicações com vibrações: grupo de pressurização em armário, bomba carenada, bancada de oficina, máquina agrícola.
O líquido amortecedor — mesmo princípio dos manómetros de glicerina — estabiliza o ponteiro; o fabricante destina esta série a aplicações sujeitas a vibrações ou a ambientes húmidos (condensação). EN 837-1, classe de precisão 1,6, mostrador bar/psi sob visor de vidro, mecanismo de latão com tubo Bourdon de cobre, controlo individual em 5 pontos. Dois diâmetros: Ø63 (1/4") e Ø100 (1/2").
0-6 ou 0-10 bar?
- 0 a 6 bar — leitura fina das baixas pressões: redutor, circuito regulado entre 2 e 4 bar.
- 0 a 10 bar — grupos de pressão, compressores e redes correntes: a pressão de serviço mantém-se na zona recomendada (máx. 75 % do fundo de escala em estático, 65 % em dinâmico).
Montagem e ligação

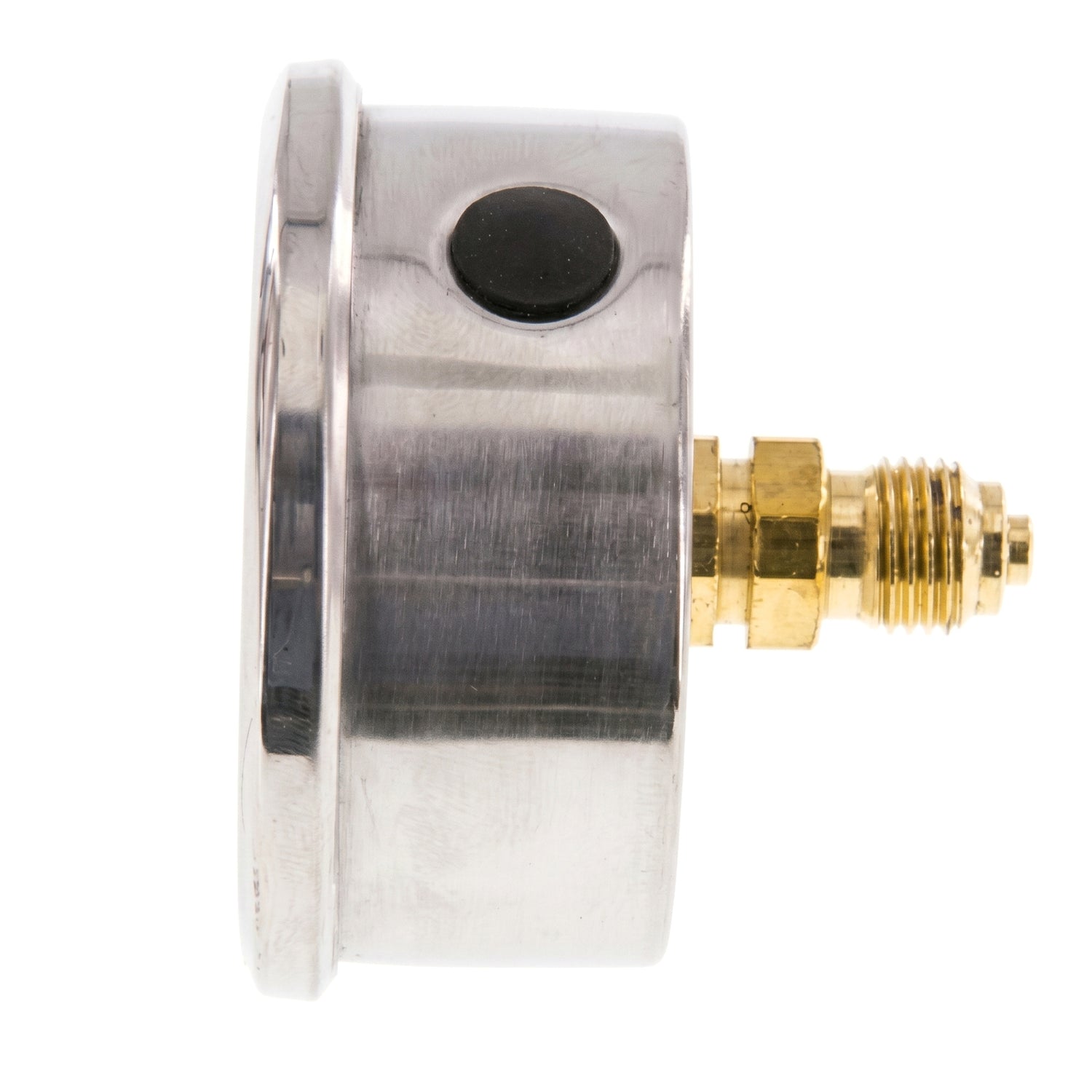

A ligação de latão tem rosca macho cilíndrica BSPP (ISO 228-1): enrosca-se em qualquer sede fêmea do mesmo tamanho — tê, casquilho, coletor ou válvula. Vede sobre a rosca (fita PTFE ou linho) e aperte sempre pelas faces de chave com uma chave fixa, nunca pela caixa.
Se a sede disponível for maior do que a rosca do manómetro, uma redução M/F faz a adaptação: por exemplo uma redução 1/2" > 1/4" para montar um manómetro de 1/4" num tê de 1/2". Três acabamentos disponíveis: redução M/F em ferro fundido preto, redução M/F galvanizada ou redução M/F em latão.
Para a montagem clássica em tê ou coletor (ligação em baixo): manómetro radial inox com banho de silicone. Para um painel sem vibrações: manómetro axial ABS de mostrador seco.
Dimensões (mm)
| Mostrador | A — rosca | ØD | ØE | L | M | Chave de | Peso |
|---|---|---|---|---|---|---|---|
| Ø63 | 1/4" | 68 | 61,5 | 57,5 | 28 | 14 | 196-228 g |
| Ø100 | 1/2" | 109 | 98,5 | 73 | 37 | 22 | 602 g |
Características técnicas
| Característica | Valor |
|---|---|
| Norma | EN 837-1 (manómetros de tubo Bourdon) |
| Classe de precisão | 1,6 (±1,6 % do fundo de escala) |
| Mostrador | dupla graduação bar / psi |
| Mecanismo | latão, tubo Bourdon de cobre (forma em «C») |
| Ligação | latão, rosca macho cilíndrica BSPP (ISO 228-1) |
| Caixa | aço inox 304 |
| Líquido amortecedor | banho de silicone |
| Visor | vidro |
| Temperatura ambiente | -40 °C / +65 °C |
| Sobrepressão admissível | 75 % do fundo de escala em estático, 65 % em dinâmico |
| Controlo de qualidade | 100 % dos aparelhos verificados em 5 pontos de medição |
| Embalagem | caixa individual |
Fluidos e limites de utilização
- Fluidos admitidos: qualquer fluido compatível com o latão e o cobre (água, ar comprimido…), exceto fluidos de alta viscosidade ou cristalizantes e substâncias perigosas ou regulamentadas (oxigénio, gás, combustíveis, agentes tóxicos…).
- Banho de silicone: adequado para aplicações sujeitas a vibrações ou ambientes húmidos (condensação) — precisamente onde o mostrador seco é proibido.
- Temperatura ambiente: -40 °C a +65 °C.
