Manómetro axial ABS de mostrador seco
Manómetro axial ABS de mostrador seco — Ø40 a Ø63

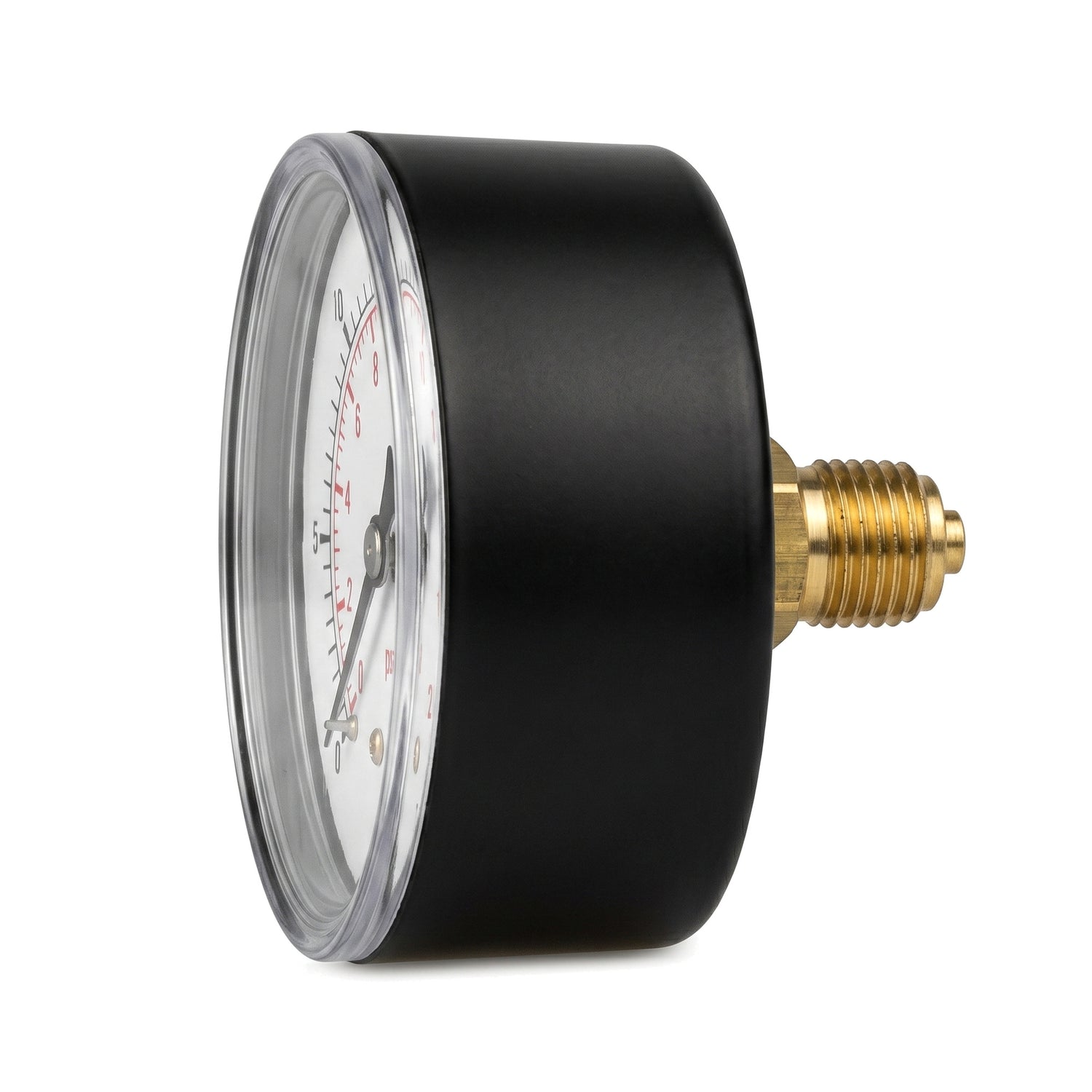

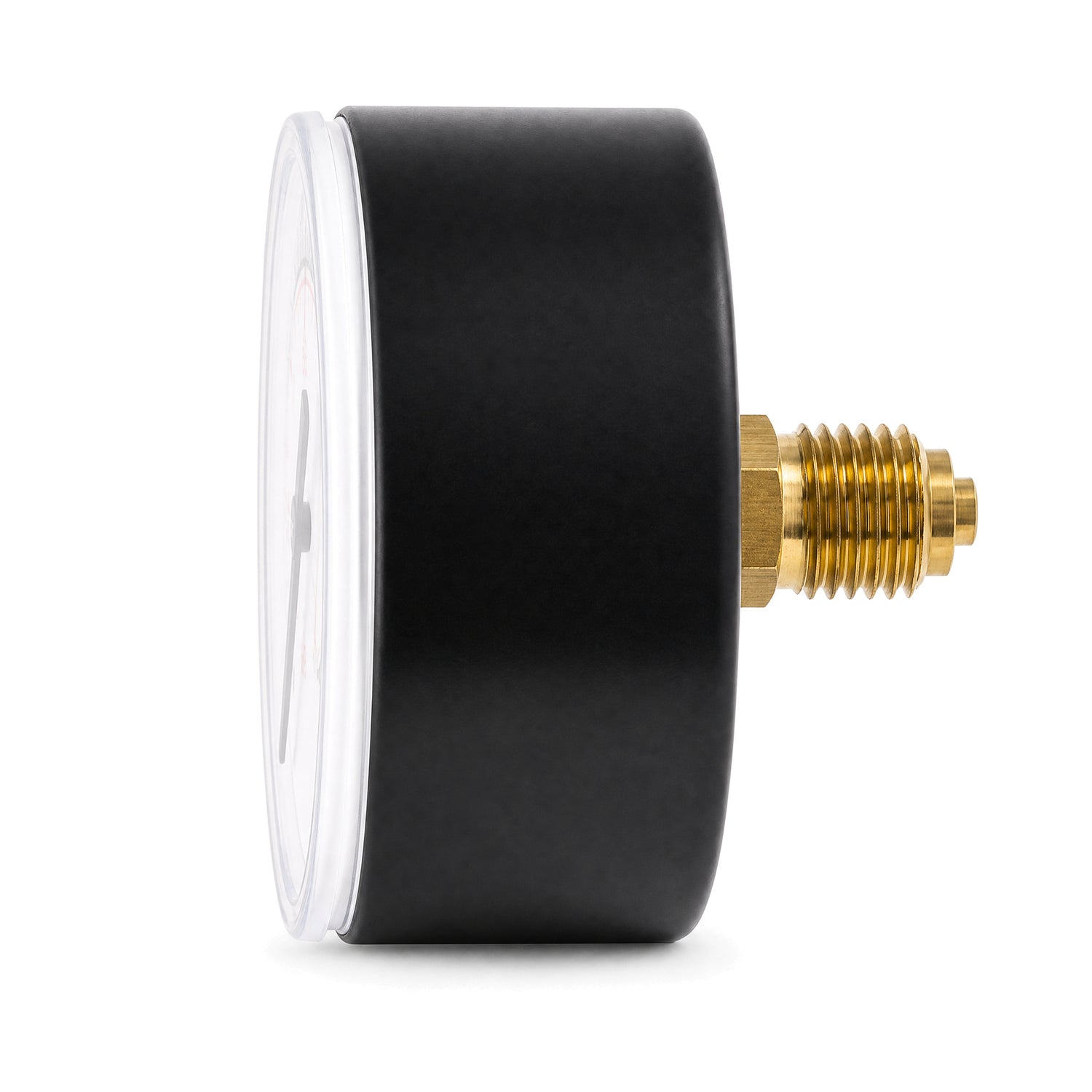

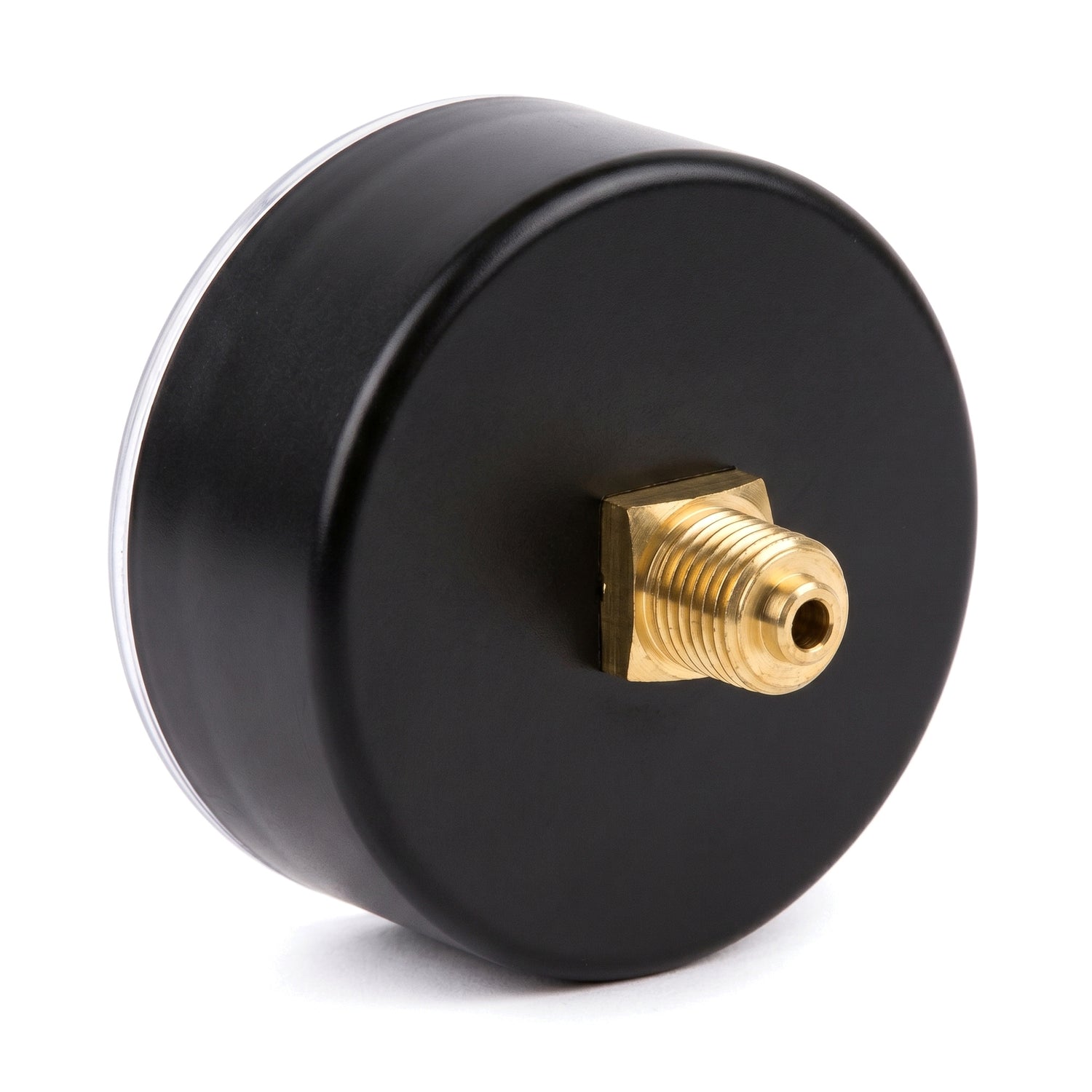

Num manómetro axial, a ligação de latão sai pela parte de trás da caixa, no eixo do mostrador. Este formato destina-se à montagem em painel: a ligação atravessa a parede de um armário técnico, o painel de um compressor ou a placa de uma máquina, deixando visível apenas o mostrador.

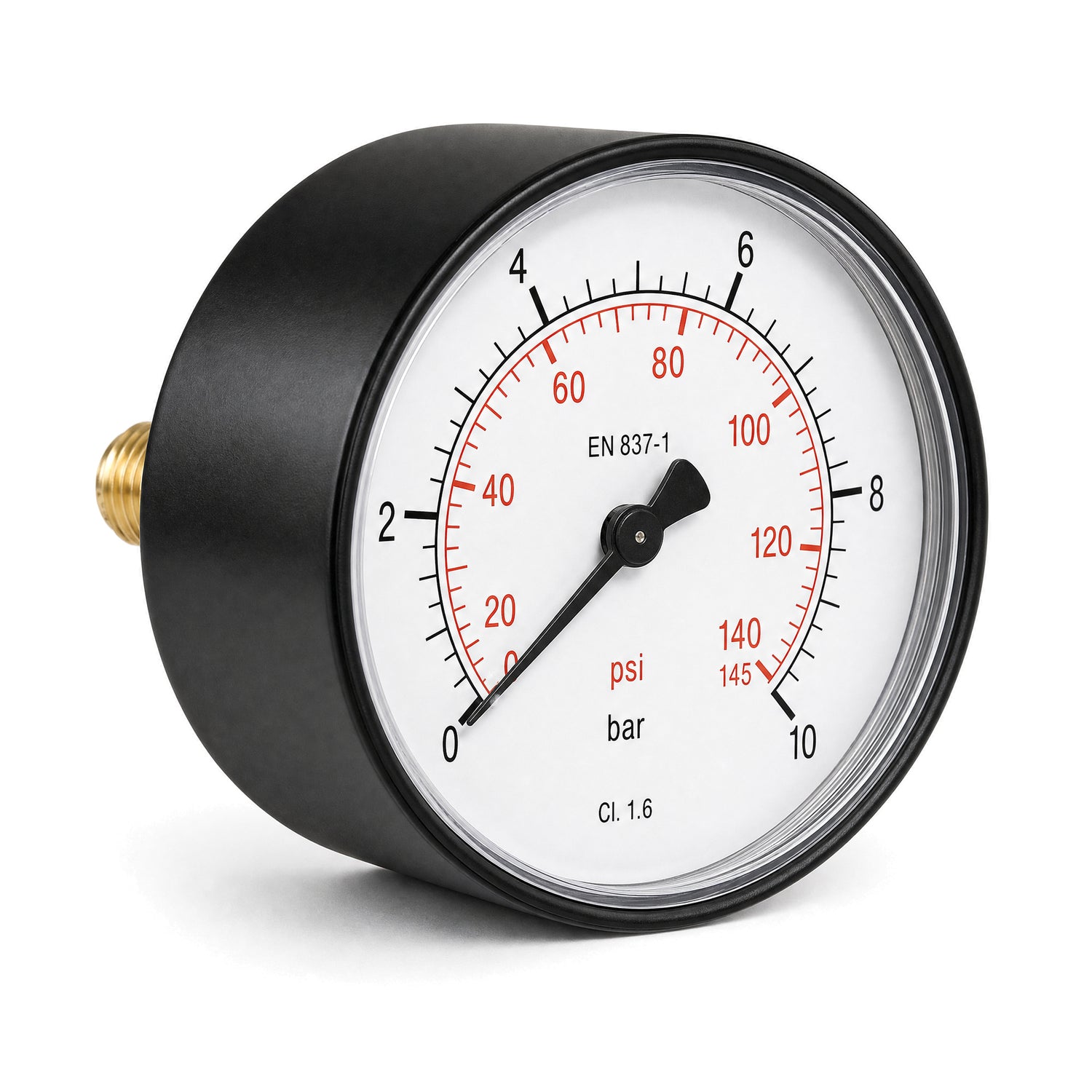

Conforme a EN 837-1: mecanismo de latão com tubo Bourdon de cobre, classe de precisão 1,6, mostrador com dupla graduação bar/psi, cada aparelho verificado individualmente em 5 pontos de medição. Três diâmetros compactos (Ø40, Ø50, Ø63) e duas gamas: 0-6 bar para leitura fina em baixa pressão, 0-10 bar para ar comprimido e pressão de rede.
Utilizações típicas
- Substituição do manómetro de um compressor de oficina (saída regulada);
- Controlo de pressão embutido num armário hidráulico ou de rega;
- Ponto de medição de uma montagem de ar comprimido com leitura frontal;
- Mostrador à vista num móvel ou criação industrial, ligação escondida atrás do painel.
Para a saída regulada de um compressor (2 a 4 bar), o 0-6 bar oferece a graduação mais legível; o 0-10 bar cobre redes e equipamentos correntes.
Montagem e ligação
A ligação de latão tem rosca macho cilíndrica BSPP (ISO 228-1): enrosca-se em qualquer sede fêmea do mesmo tamanho — tê, casquilho, coletor ou válvula. Vede sobre a rosca (fita PTFE ou linho) e aperte sempre pelas faces de chave com uma chave fixa, nunca pela caixa.
Se a sede disponível for maior do que a rosca do manómetro, uma redução M/F faz a adaptação: por exemplo uma redução 1/2" > 1/4" para montar um manómetro de 1/4" num tê de 1/2". Três acabamentos disponíveis: redução M/F em ferro fundido preto, redução M/F galvanizada ou redução M/F em latão.
Montagem em tubagem ou tê (ligação em baixo)? Veja o manómetro radial ABS de mostrador seco, disponível até Ø100.
Dimensões (mm)
| Mostrador | A — rosca | ØD | L | M | Chave de | Peso |
|---|---|---|---|---|---|---|
| Ø40 | 1/8" | 40 | 43,5 | 17,5 | 11 | 53 g |
| Ø50 | 1/4" | 52,5 | 51,5 | 22,5 | 14 | 81 g |
| Ø63 | 1/4" | 63 | 51,5 | 24 | 14 | 103 g |
Características técnicas
| Característica | Valor |
|---|---|
| Norma | EN 837-1 (manómetros de tubo Bourdon) |
| Classe de precisão | 1,6 (±1,6 % do fundo de escala) |
| Mostrador | dupla graduação bar / psi |
| Mecanismo | latão, tubo Bourdon de cobre (forma em «C») |
| Ligação | latão, rosca macho cilíndrica BSPP (ISO 228-1) |
| Caixa | ABS preto |
| Visor | policarbonato |
| Temperatura ambiente | -40 °C / +65 °C |
| Sobrepressão admissível | 75 % do fundo de escala em estático, 65 % em dinâmico |
| Controlo de qualidade | 100 % dos aparelhos verificados em 5 pontos de medição |
| Embalagem | caixa individual |
Fluidos e limites de utilização
- Fluidos admitidos: qualquer fluido compatível com o latão e o cobre (água, ar comprimido…), exceto fluidos de alta viscosidade ou cristalizantes e substâncias perigosas ou regulamentadas (oxigénio, gás, combustíveis, agentes tóxicos…).
- Mostrador seco: vibrações e golpes de aríete proibidos. Numa bomba, grupo de pressão ou máquina com vibrações, monte um manómetro axial inox com banho de silicone: o banho amortecedor estabiliza o ponteiro.
- Temperatura ambiente: -40 °C a +65 °C.
