Manómetro radial ABS de mostrador seco
Manómetro radial ABS de mostrador seco — Ø40 a Ø100

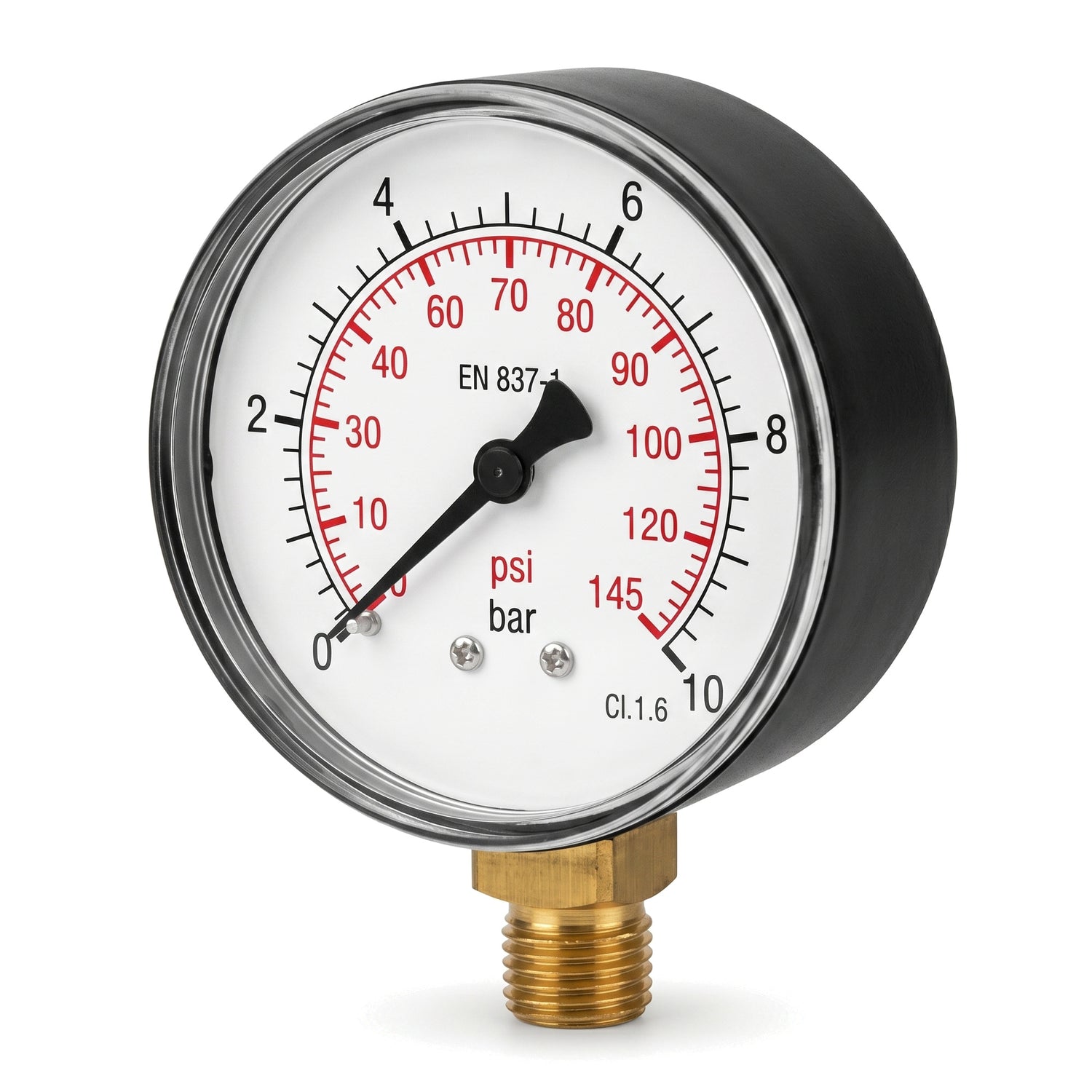

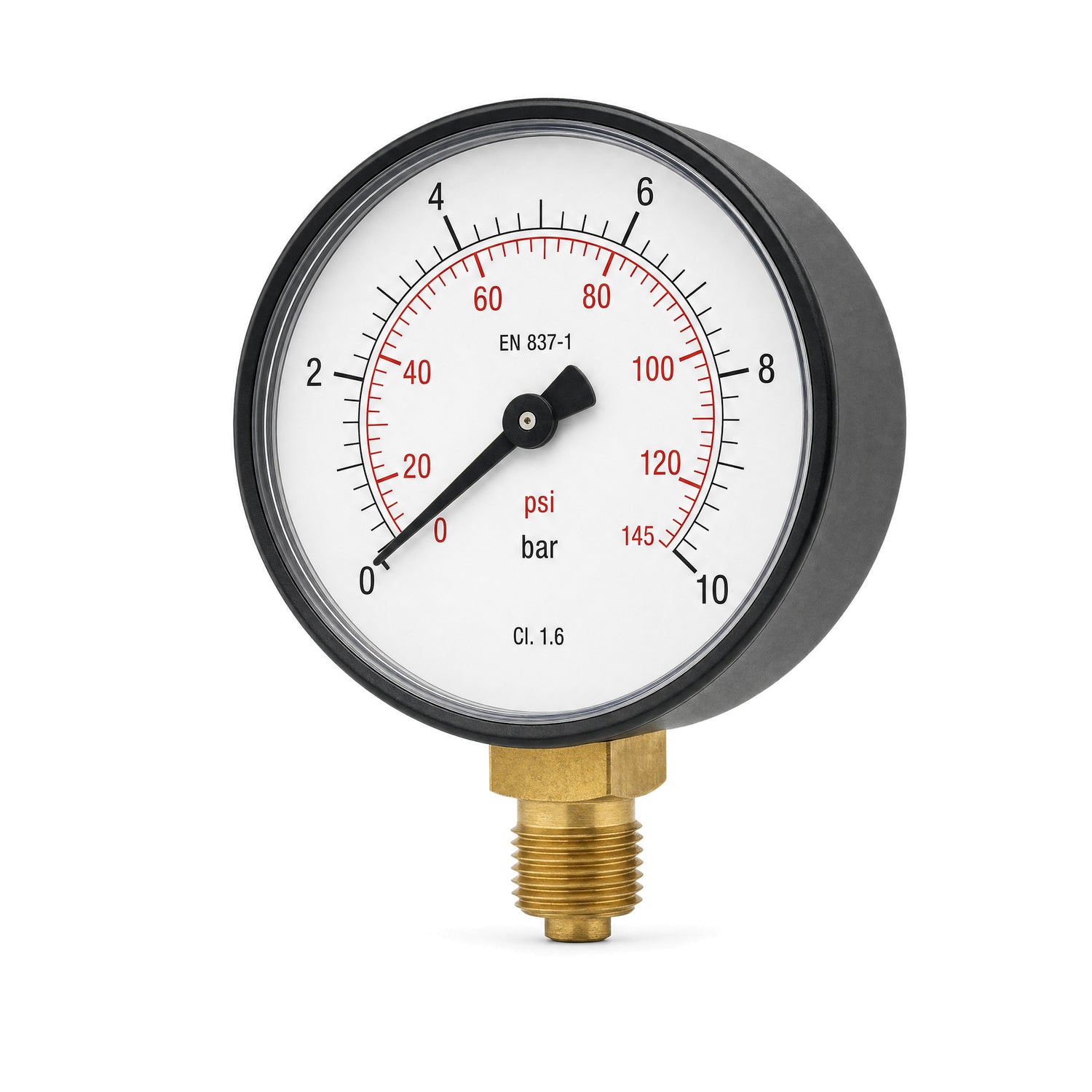

O manómetro radial é o formato mais comum em canalizações: a ligação de latão sob a caixa enrosca-se na vertical num tê ou numa sede fêmea, com o mostrador virado para o observador. Caixa em ABS preto, mecanismo de latão com tubo Bourdon de cobre, dupla graduação bar/psi: um instrumento de medição conforme a norma EN 837-1, verificado a 100 % em 5 pontos de medição, classe de precisão 1,6.
Cinco diâmetros de mostrador (Ø40 a Ø100) e duas gamas (0-6 ou 0-10 bar) cobrem as utilizações correntes: controlo da pressão da água após um redutor, circuito de aquecimento, grupo de pressão, ar comprimido, rega — e as criações decorativas de estilo industrial com acessórios de canalização.
Que gama de medição escolher?
- 0 a 6 bar — leitura fina para um circuito de aquecimento (1 a 3 bar) ou uma rede doméstica regulada a 3 bar: o ponteiro trabalha no centro do mostrador.
- 0 a 10 bar — a gama mais versátil: pressão de rede, grupo de pressão, compressor.
Regra de dimensionamento: a pressão de serviço não deve ultrapassar 75 % do fundo de escala em regime estável, 65 % em regime variável. Exemplo: grupo de pressão que corta aos 5 bar → mostrador 0-10 bar.
Montagem e ligação
A ligação de latão tem rosca macho cilíndrica BSPP (ISO 228-1): enrosca-se em qualquer sede fêmea do mesmo tamanho — tê, casquilho, coletor ou válvula. Vede sobre a rosca (fita PTFE ou linho) e aperte sempre pelas faces de chave com uma chave fixa, nunca pela caixa.
Se a sede disponível for maior do que a rosca do manómetro, uma redução M/F faz a adaptação: por exemplo uma redução 1/2" > 1/4" para montar um manómetro de 1/4" num tê de 1/2". Três acabamentos disponíveis: redução M/F em ferro fundido preto, redução M/F galvanizada ou redução M/F em latão.
Radial ou axial?
A ligação radial (em baixo) monta-se em tubagem ou tê, mostrador na vertical. Para montagem passante no painel de um armário, veja o manómetro axial ABS de mostrador seco (ligação traseira).
Dimensões (mm)
| Mostrador | A — rosca | ØD | E | H | M | Chave de | Peso |
|---|---|---|---|---|---|---|---|
| Ø40 | 1/8" | 40 | 25 | 57 | 17 | 11 | 43 g |
| Ø50 | 1/4" | 52,5 | 28,5 | 74 | 21,5 | 14 | 73-82 g |
| Ø63 | 1/4" | 62 | 28 | 84 | 22 | 14 | 80-86 g |
| Ø80 | 1/2" | 79 | 29 | 116 | 37 | 22 | 155 g |
| Ø100 | 1/2" | 100 | 34,5 | 135 | 35 | 22 | 255 g |
Características técnicas
| Característica | Valor |
|---|---|
| Norma | EN 837-1 (manómetros de tubo Bourdon) |
| Classe de precisão | 1,6 (±1,6 % do fundo de escala) |
| Mostrador | dupla graduação bar / psi |
| Mecanismo | latão, tubo Bourdon de cobre (forma em «C») |
| Ligação | latão, rosca macho cilíndrica BSPP (ISO 228-1) |
| Caixa | ABS preto |
| Visor | policarbonato |
| Temperatura ambiente | -40 °C / +65 °C |
| Sobrepressão admissível | 75 % do fundo de escala em estático, 65 % em dinâmico |
| Controlo de qualidade | 100 % dos aparelhos verificados em 5 pontos de medição |
| Embalagem | caixa individual |
Fluidos e limites de utilização
- Fluidos admitidos: qualquer fluido compatível com o latão e o cobre (água, ar comprimido…), exceto fluidos de alta viscosidade ou cristalizantes e substâncias perigosas ou regulamentadas (oxigénio, gás, combustíveis, agentes tóxicos…).
- Mostrador seco: vibrações e golpes de aríete proibidos. Numa bomba, grupo de pressão ou máquina com vibrações, monte um manómetro radial inox com banho de silicone: o banho amortecedor estabiliza o ponteiro.
- Temperatura ambiente: -40 °C a +65 °C.
Para uma composição puramente decorativa (sem medição), existe também o mostrador de manómetro decorativo de 100 mm, e o nosso tutorial de candeeiro em acessórios de canalização com volante e manómetro.
