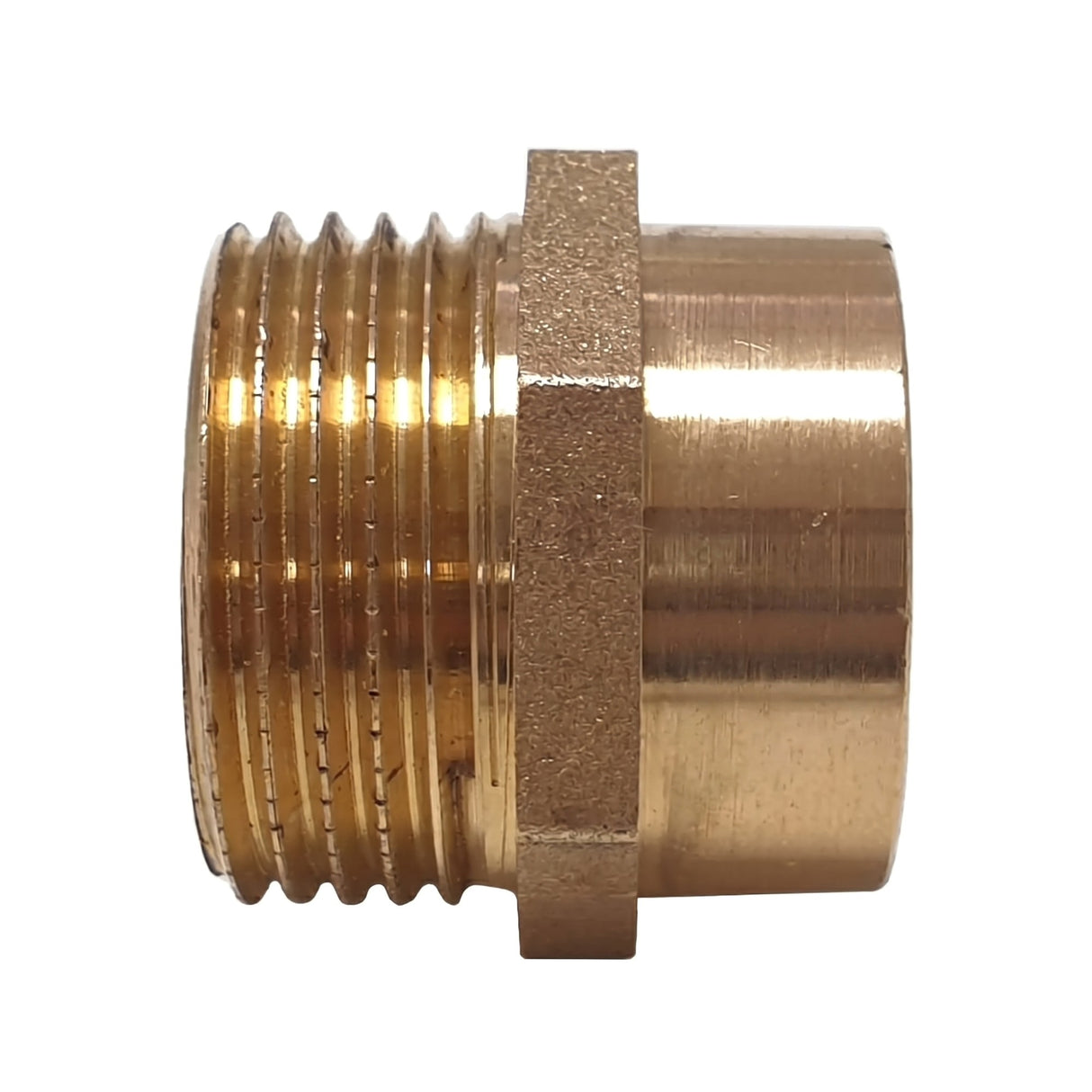

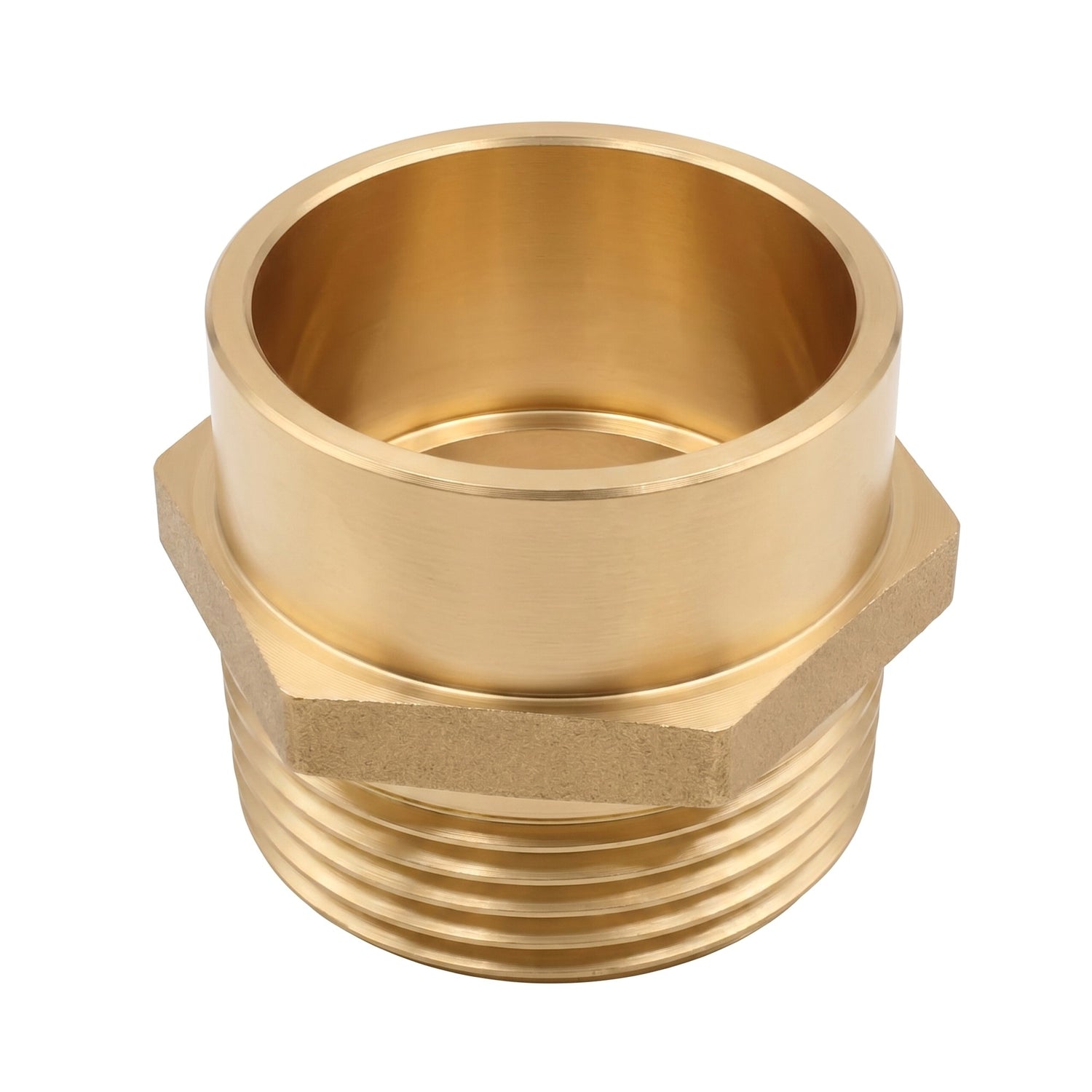

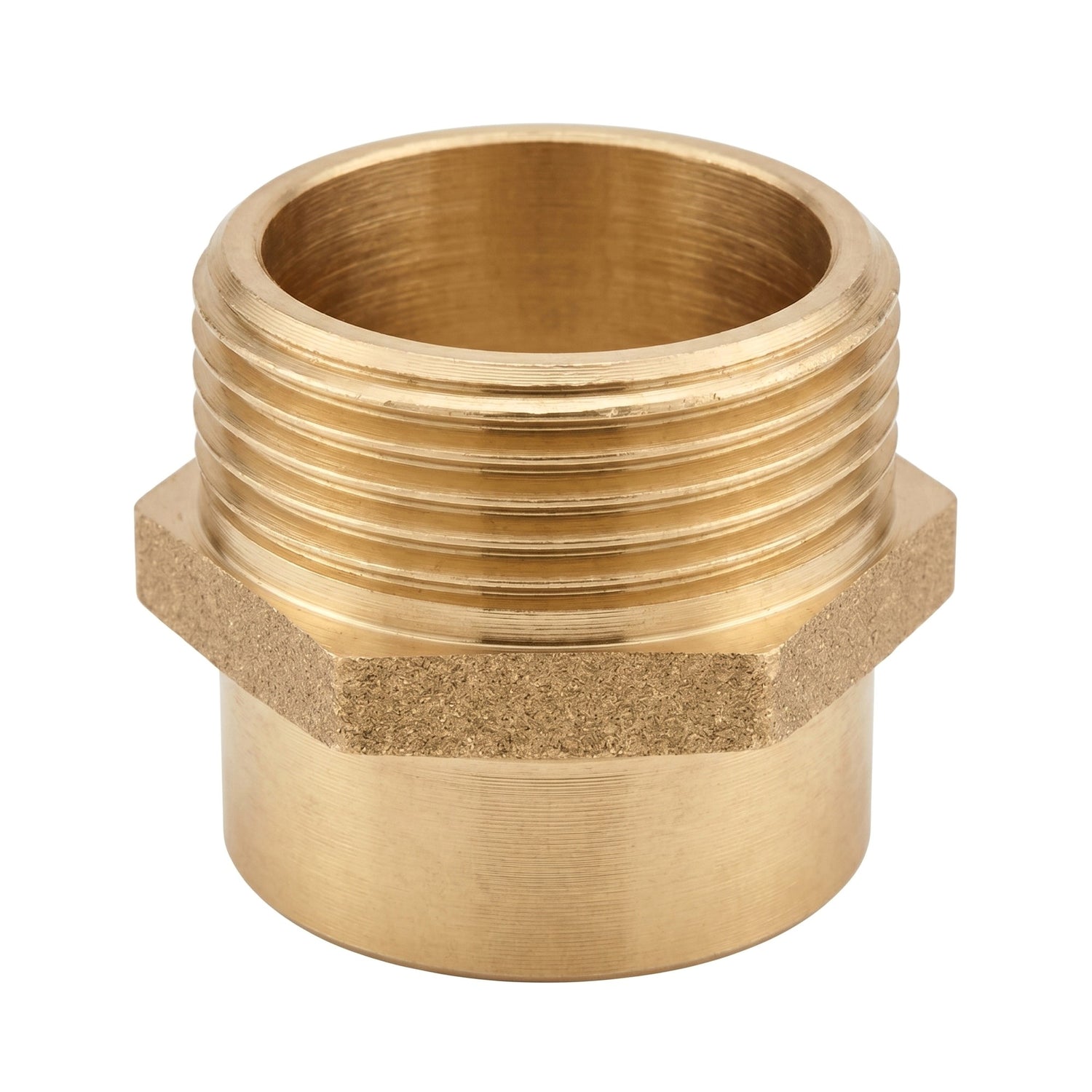

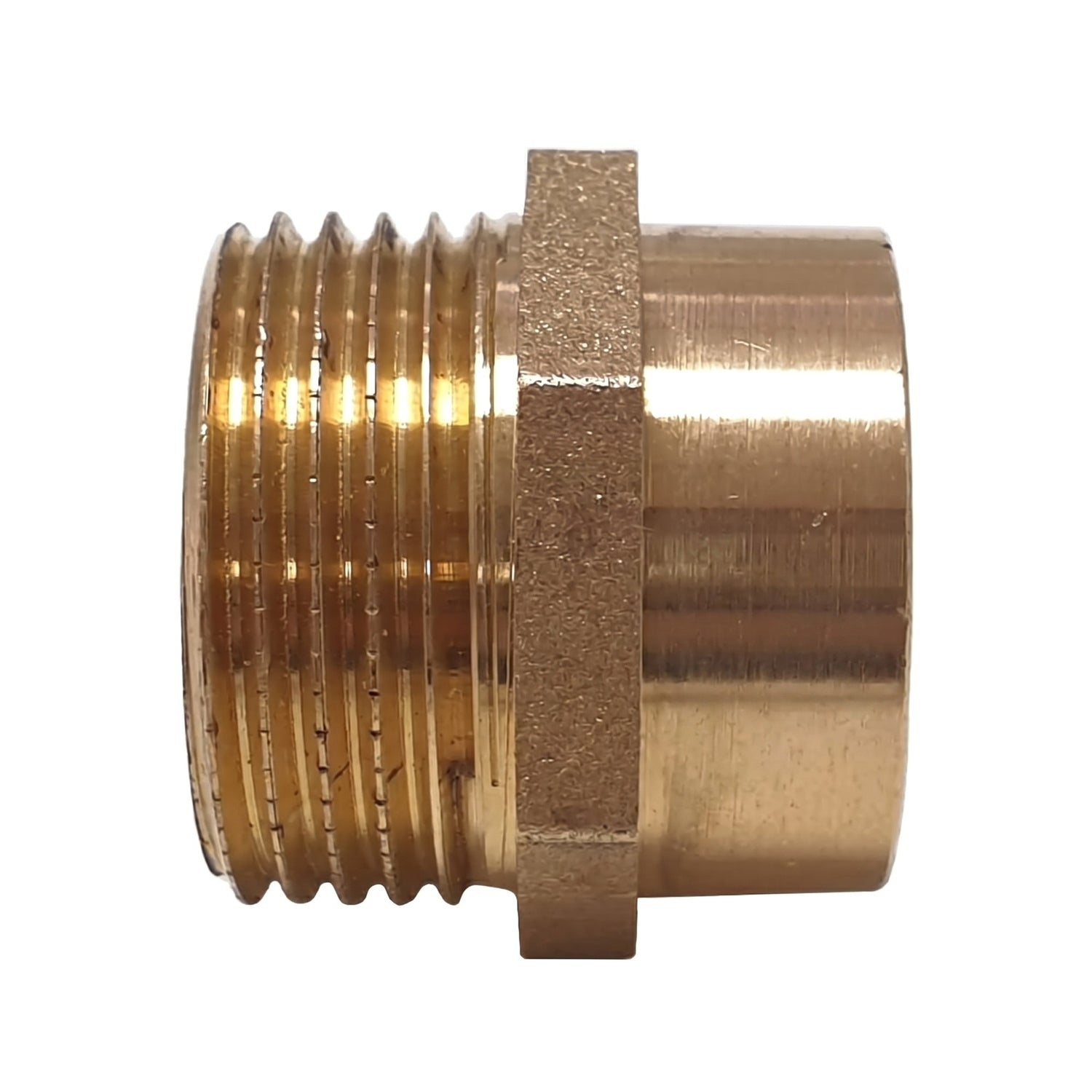

Luva de latão para soldar macho – ponta roscada tubo de cobre

A luva de latão para soldar macho é uma conexão de transição com duas extremidades : de um lado uma fêmea lisa soldável por brasagem que encaixa num tubo de cobre, do outro uma ponta macho roscada ao passo do gás. Assegura a passagem limpa de uma canalização de cobre brasada para uma ligação roscada : válvula, torneira, coletor, niple ou conexão de ferro fundido do mesmo diâmetro. Em latão maciço, adequa-se tanto à canalização como às criações de decoração de estilo industrial ou vintage, onde a sua tonalidade dourada quente é procurada.

Características técnicas

• Tipo: luva mista para soldar — fêmea soldável por brasagem + ponta macho roscada
• Material: latão
• Extremidade de brasagem: conexão para brasagem capilar para tubos de cobre, conforme a norma NF EN 1254-1
• Extremidade roscada: rosca macho « G » paralela ao passo do gás segundo ISO 228-1 (BSPP, série Gás)
• Aplicações: água fria, água quente, aquecimento, climatização, gás, ar comprimido
• Montagem: por solda branda (estanho) ou brasagem forte (vareta prata/cobre) no tubo de cobre, consoante o fluido (ver « Aplicação ») ; aparafusamento na rosca

Pressão e temperatura admissíveis

A pressão máxima de serviço depende do metal de adição utilizado na montagem e da temperatura do fluido. Valores indicativos do fabricante :

Ø = diâmetro do tubo em mm. As pressões intermédias obtêm-se por interpolação.

Aplicação: para água destinada ao consumo humano, a adição chumbo/estanho (tipo I) é proibida : utilizar uma adição sem chumbo — estanho/cobre ou estanho/prata (tipos II/III). Para o gás combustível, privilegiar a brasagem forte capilar (tipos IV/V/VI) ; a solda branda de estanho não é aí admitida.

Tamanhos disponíveis

Cada luva associa uma rosca gás (3/8″ a 1″1/2) a um diâmetro de tubo de cobre a brasar (Ø 10 a 42 mm). A designação em milímetros (12/17, 15/21, 20/27…) corresponde à denominação francesa das roscas gás.

Para que serve esta luva?

Na canalização, a luva para soldar macho realiza a junção entre uma rede de tubo de cobre e um elemento roscado. A fêmea brasa-se na ponta do tubo de cobre, enquanto a ponta macho se aparafusa numa rosca interior gás do mesmo diâmetro : entrada de válvula, ligação de contador, distribuidor, torneira ou conexão de ferro fundido. Evita assim ter de roscar diretamente o cobre e garante uma ligação desmontável do lado da rosca.

Em decoração industrial, esta conexão de latão serve de elemento de ligação ou de acabamento nas montagens em tubo : passagem do tubo de cobre para um conjunto roscado de candeeiro, de bengaleiro ou de mobiliário. A sua tonalidade latão dourado, que se patina lindamente com o tempo, harmoniza-se com as criações de estilo vintage e de atelier.

Conselhos de instalação

• Rebarbar e decapar o tubo de cobre, bem como o interior da fêmea, antes da montagem.
• Aplicar um decapante adequado e, depois, aquecer uniformemente ; a solda ou a brasagem é aspirada por capilaridade na folga da fêmea.
• Aparafusar a ponta macho assegurando a estanqueidade da rosca com uma vedação adequada ao fluido (estopa + pasta ou fita PTFE).
• Deixar arrefecer antes da colocação em pressão ; respeitar os limites de pressão/temperatura do metal de adição utilizado.

Compatibilidade

A rosca macho ao passo do gás ISO 228-1 é compatível com as roscas interiores gás fêmea e com as conexões de ferro fundido maleável do mesmo diâmetro. Do lado do tubo, escolha o diâmetro da fêmea correspondente ao seu cobre : por exemplo um tubo de cobre Ø 22 mm com uma rosca 3/4″ (luva 3/4″ × Ø 22).

Ideia deco: castiçal em conexões de canalização

A fêmea soldável de Ø 22 mm reproduz quase exatamente o diâmetro de uma vela alta padrão. A versão Ø 22 da luva torna-se então o recetáculo ideal de um castiçal feito à mão em tubos e conexões de canalização : aparafusada no topo de uma montagem em latão ou em aço, a fêmea acolhe diretamente a vela para uma decoração de estilo industrial e de atelier.
