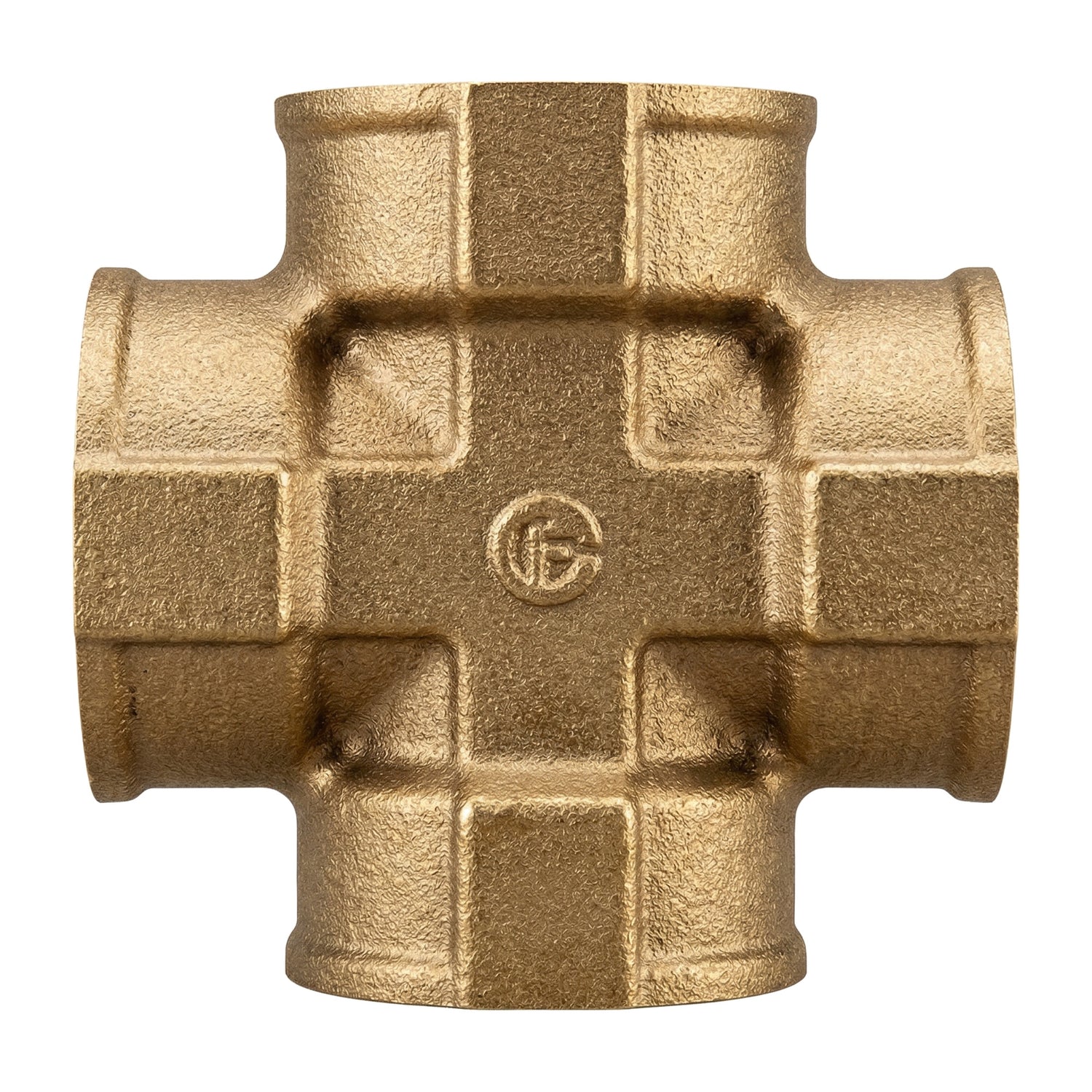

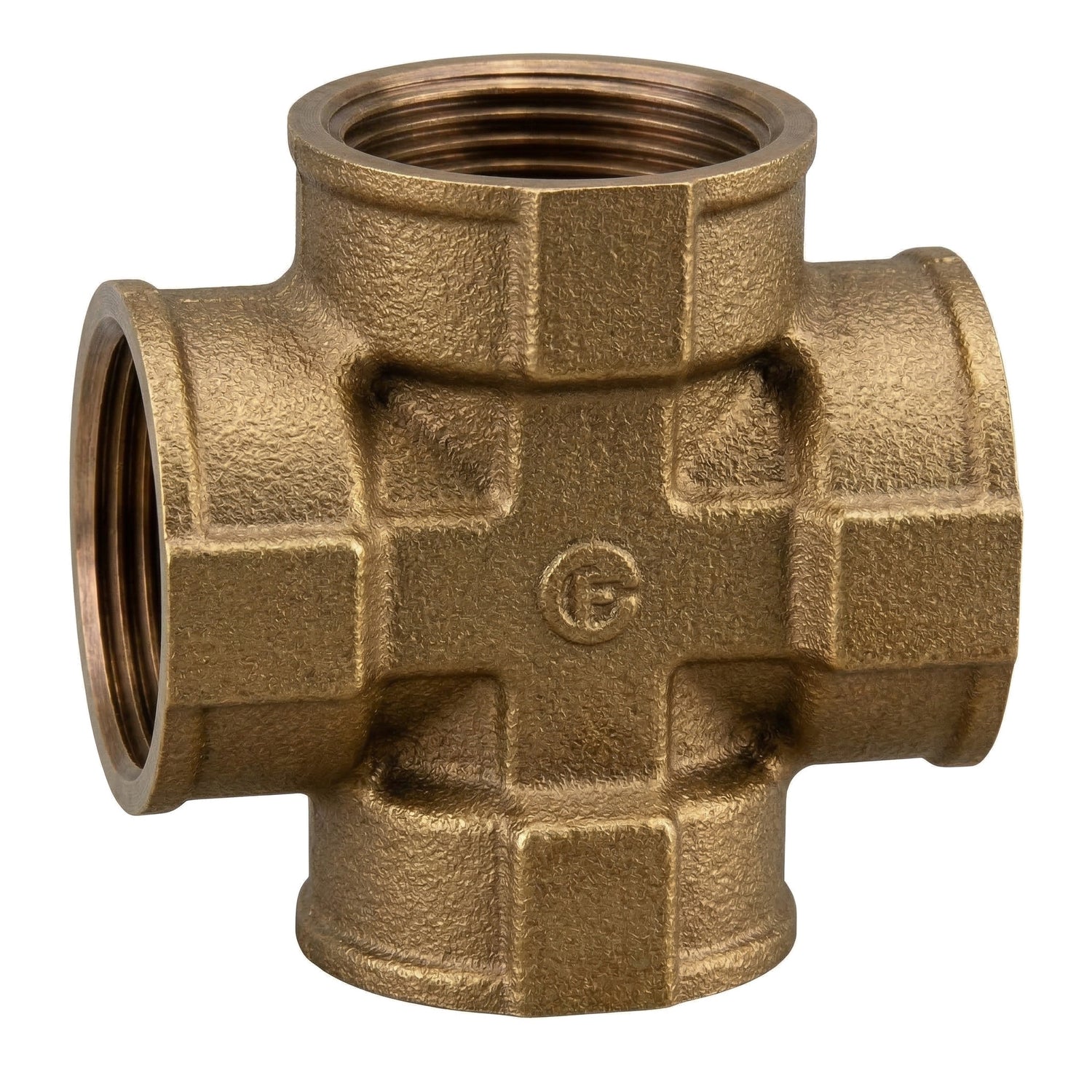

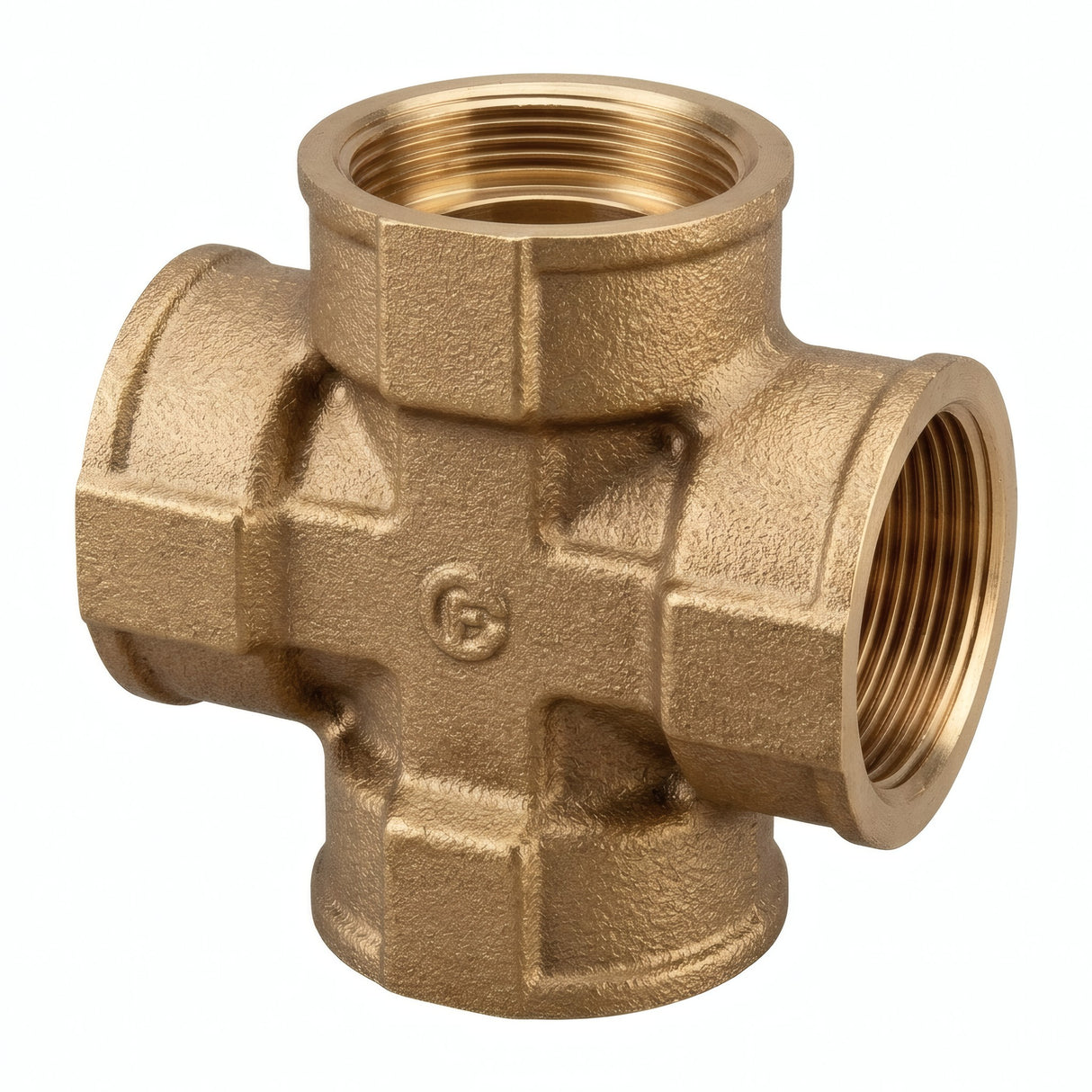

Cruzeta fêmea latão
Cruz fêmea em latão de roscar, com quatro saídas com rosca interior do mesmo diâmetro para criar uma interseção na rede de canalização ou projeto decorativo. Rosca conforme ISO 228-1 BSPP. Acessório profissional adequado para instalações complexas.
Descrição da cruz fêmea em latão
Esta cruz fêmea distribui o fluxo em quatro direções simultâneas. As quatro saídas com rosca interior do mesmo diâmetro acolhem acessórios macho roscados. É indispensável para instalações que necessitem de ramificações múltiplas a partir de um único ponto.
A montagem é feita sem soldadura por simples roscagem. A cruz em latão é também um elemento ideal para a decoração criativa: criação de prateleiras em grelha, estruturas de luminários ou qualquer montagem que necessite de interseções em ângulo reto.
Características técnicas
| Material | Latão CW617N - 4MS |
| Cor | Latão dourado |
| Pressão nominal | PN 16 bar |
| Norma de rosca | ISO 228-1 - BSPP Gás (rosca cilíndrica) |
| Vedação | Vedação garantida por junta plana (espessura a partir de 1 mm) |
| Sedes de junta | Planas e largas nas extremidades macho e fêmea |
| Forma | Hexagonal |
| Tipo | Fêmea × 4 (rosca interior nas 4 saídas) |
| Número de saídas | 4 (Cruz) |
| Fluidos compatíveis | Água potável, água glicolada, fluidos compatíveis |
| Temperatura | Conforme o tipo de vedação escolhido |
| Utilização | Abastecimento de água potável, canalização geral, AVAC |
Condições de utilização e instalação
- Pressão de serviço : PN 16 bar
- Temperatura : Conforme o tipo de vedação escolhido
- Fluidos : Água potável, água glicolada, fluidos compatíveis
- Instalação : Aplicar um binário de aperto moderado e escolher materiais adequados (risco de corrosão galvânica). Faces planas adaptadas às chaves do mercado.
Certificações e conformidade
- Água potável : Conforme com o decreto francês de 25 de junho de 2020 relativo a materiais e produtos metálicos destinados a instalações em contacto com água para consumo humano.
- 4MS : Conforme com os requisitos 4MS — Harmonização das regras de certificação europeias para materiais e produtos em contacto com água potável.
Aplicações e conselhos de instalação
Aplicações
- Canalização doméstica : ligação de instalações de água quente e fria
- Canalização industrial : instalações conformes PN 16 bar
- Decoração de interiores : criação de luminários, prateleiras, toalheiros em latão aparente
- Bricolagem e projetos criativos : projetos à medida com acessórios de roscar
Conselhos de instalação
- Utilize fita PTFE (teflon) ou estopa para garantir a vedação nas roscas macho
- Para as sedes de junta planas, utilize uma junta plana com espessura mínima de 1 mm
- Aperte com chave de bocas ou chave ajustável — não utilize alicates para evitar marcar a peça
- Aplicar um binário de aperto moderado — um aperto excessivo pode danificar a rosca

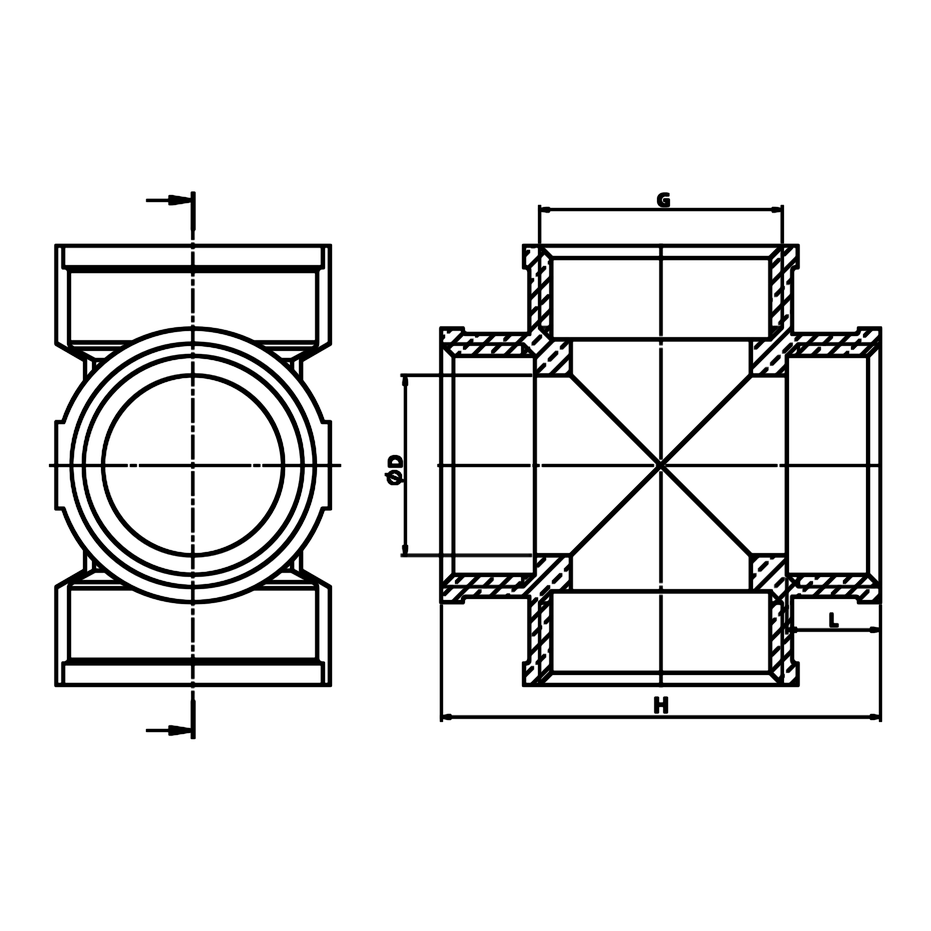

Desenho técnico
Dimensões (mm)
Todas as cotas são expressas em milímetros (mm), salvo indicação contrária.
| G | G (mm) | OD | L | H |
|---|---|---|---|---|
| 3/8" | 12x17 | 11 | 8.5 | 36 |
| 1/2" | 15x21 | 14.5 | 10 | 43 |
| 3/4" | 20x27 | 19.5 | 11 | 50 |
| 1" | 26x34 | 25 | 13 | 61 |
| 1"1/4 | 33x42 | 33 | 14 | 72 |
| 1"1/2 | 40x49 | 39 | 15.5 | 81.5 |
| 2" | 50x60 | 50 | 17 | 97 |
Correspondências de tamanhos
Esta cruz está disponível nos seguintes tamanhos. Utilize esta tabela para encontrar a correspondência entre milímetros, polegadas e DN.
| Tamanho (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|
| Polegadas | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Diâm. ext. tubo | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |
O aspeto da peça pode variar consoante o lote em stock (ver fotos). Contacte-nos para confirmação.
