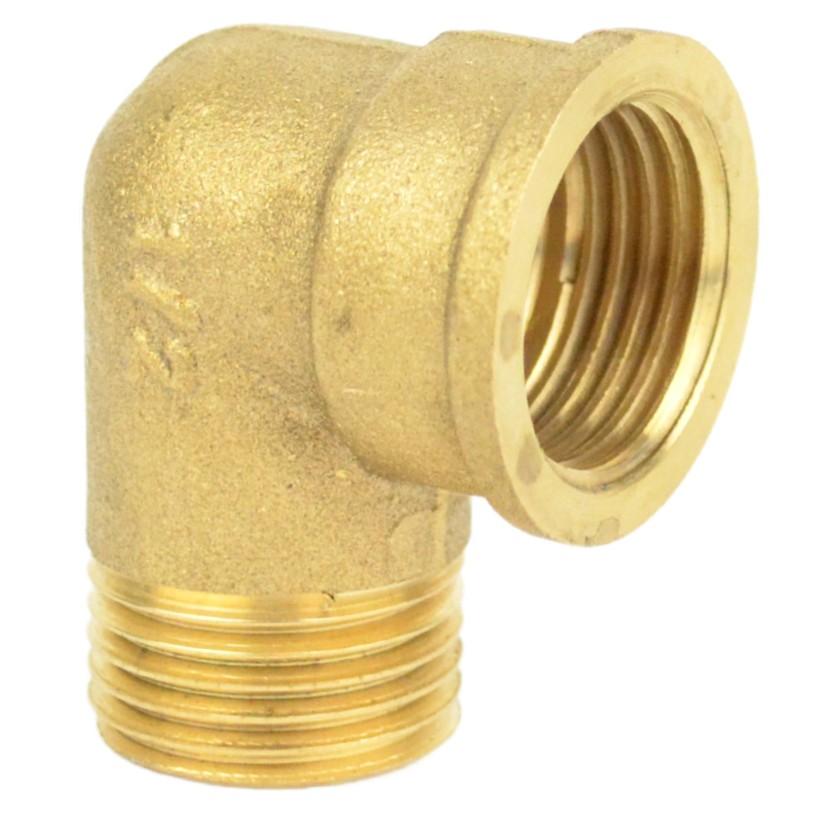

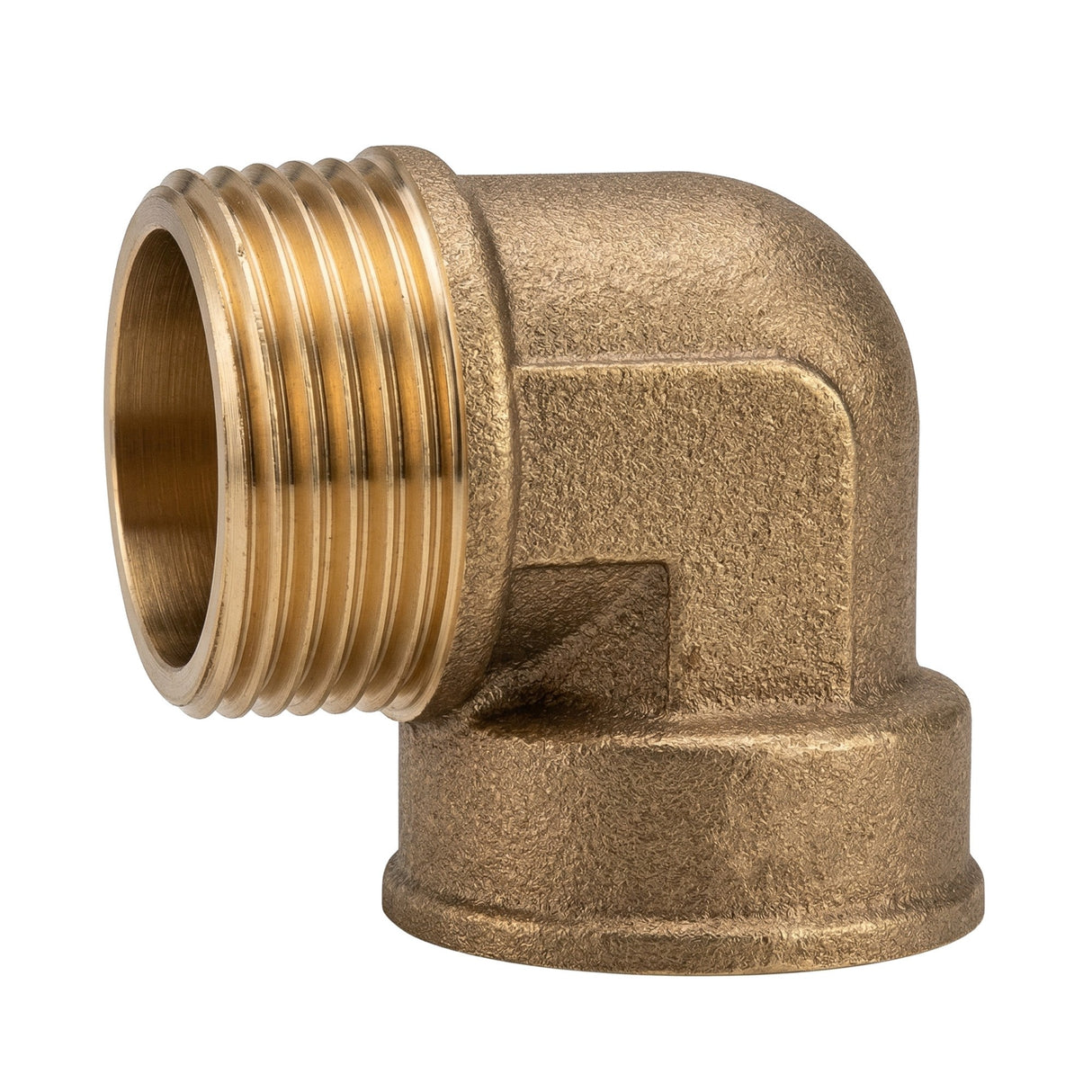

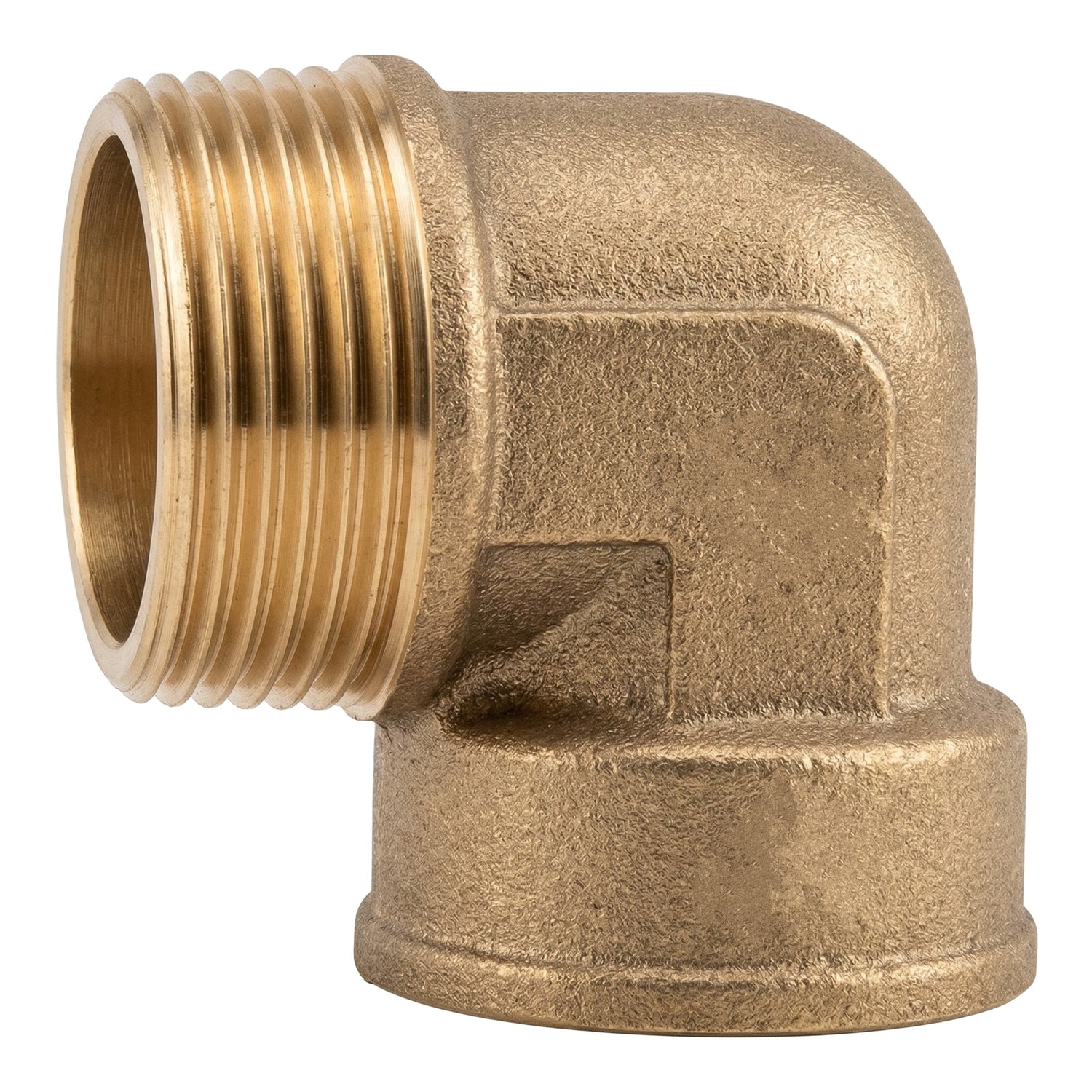

Cotovelo 90° M/F latão
Curva 90° macho/fêmea em latão de roscar para efetuar uma mudança de direção em ângulo reto nas suas redes de canalização ou nas suas criações decorativas. Um lado roscado (macho) e um lado com rosca interna (fêmea) oferecem grande versatilidade de ligação. Norma ISO 228-1 BSPP.
Descrição da Curva 90° M/F em Latão
Esta curva macho/fêmea assegura a ligação a 90° entre um acessório fêmea e um acessório macho (roscado). A sua configuração mista torna-o um dos acessórios mais versáteis para canalização e decoração. É compatível com todos os acessórios do mesmo tamanho vendidos no nosso site.
A montagem faz-se sem soldadura, por simples aparafusamento. O corpo hexagonal garante uma pega sólida com chave. Esta curva é adequada tanto para circuitos de água domésticos como para criações decorativas em latão aparente.
Características Técnicas
| Material | Latão CW617N - 4MS |
| Cor | Latão dourado |
| Pressão nominal | PN 16 bar |
| Norma de rosca | ISO 228-1 - BSPP Gás (rosca cilíndrica) |
| Vedação | Por junta plana garantida (espessura a partir de 1 mm) |
| Superfícies de vedação | Planas e largas nas extremidades macho e fêmea |
| Forma | Hexagonal (aperto com chave) |
| Tipo | Macho (roscado) / Fêmea (rosca interna) |
| Angle | 90° |
| Fluidos compatíveis | Água potável, água glicolada, fluidos compatíveis |
| Temperatura | Conforme o tipo de vedação escolhido |
| Utilização | Abastecimento de água potável, canalização geral, AVAC |
Conditions d'Utilização et Installation
- Pressão de serviço : PN 16 bar
- Temperatura : Conforme o tipo de vedação escolhido
- Fluidos : Água potável, água glicolada, fluidos compatíveis
- Instalação: Aplicar um binário de aperto moderado e escolher materiais adequados (risco de corrosão galvânica). Faces de chave compatíveis com chaves padrão.
Certificações e Conformidade
- Água potável: Em conformidade com o decreto francês de 25 de junho de 2020 relativo a materiais e produtos metálicos destinados a instalações em contacto com água para consumo humano.
- 4MS : Conforme com os requisitos 4MS — Harmonização das regras de certificação europeias para materiais e produtos em contacto com água potável.
Aplicações e Conselhos de Instalação
Utilizaçãos
- Canalização doméstica: ligação de instalações de água quente e fria
- Canalização industrial: instalações conformes PN 16 bar
- Decoração de interiores: criação de candeeiros, prateleiras, toalheiros em latão aparente
- Bricolagem criativa: projetos à medida com acessórios de roscar
Conselhos de instalação
- Utilize fita PTFE (teflon) ou estopa para garantir a vedação nas roscas macho
- Para as superfícies de vedação planas, utilize uma junta plana com espessura mínima de 1 mm
- Apertar com chave de boca ou chave ajustável — não utilizar alicates para evitar marcar a peça
- Aplicar um binário de aperto moderado — um aperto excessivo pode danificar a rosca

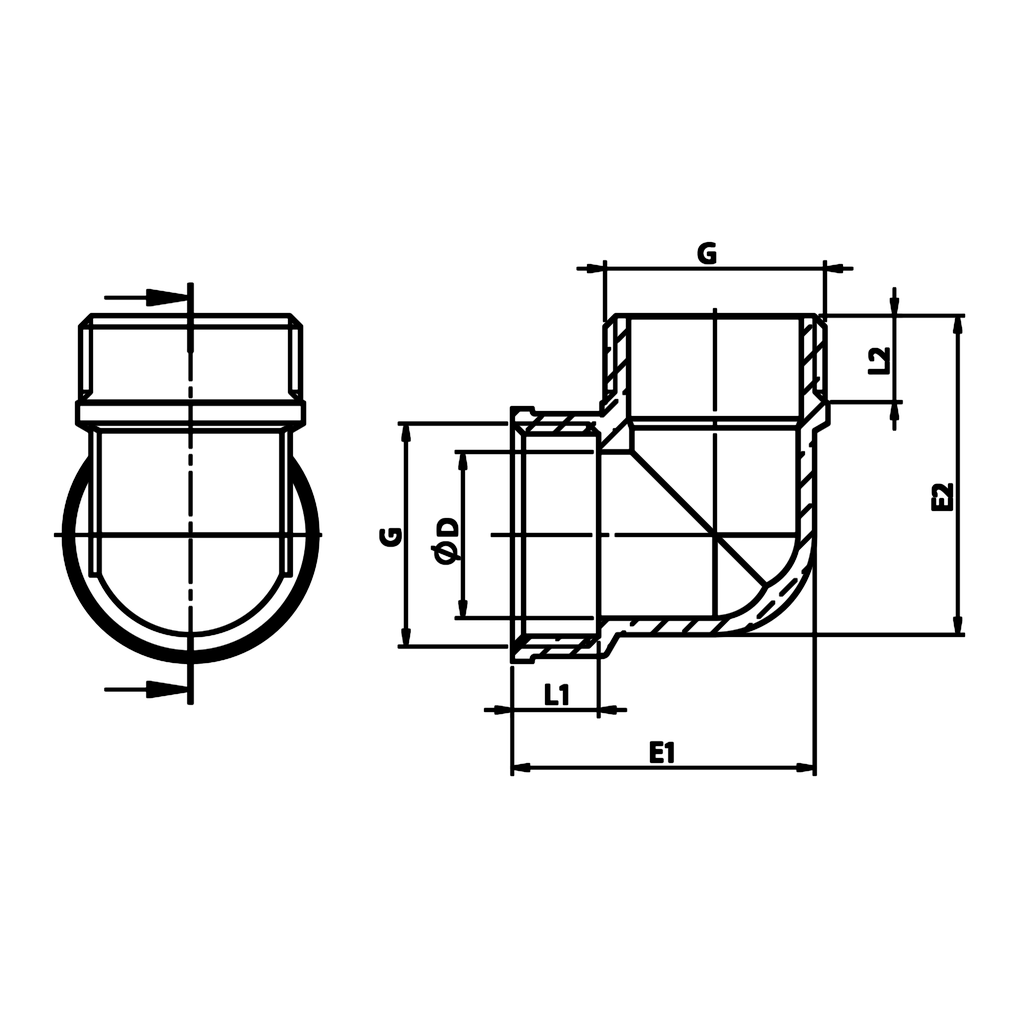

Desenho Técnico
Dimensões (mm)
Todas as cotas são expressas em milímetros (mm), salvo indicação em contrário.
| G | G (mm) | OD | L1 | L2 | E1 | E2 |
|---|---|---|---|---|---|---|
| 3/8" | 12x17 | 11 | 8.5 | 8.5 | 25.5 | 27.5 |
| 1/2" | 15x21 | 14.5 | 10 | 10 | 31 | 33 |
| 3/4" | 20x27 | 19.5 | 11 | 11 | 37 | 39.5 |
| 1" | 26x34 | 25 | 13 | 13 | 45.5 | 48 |
| 1"1/4 | 33x42 | 33 | 14 | 14 | 55 | 58 |
| 1"1/2 | 40x49 | 39 | 15.5 | 15.5 | 63 | 66.25 |
| 2" | 50x60 | 50 | 17 | 17 | 76.5 | 79.75 |
Correspondências de Tamanhos
Esta curva está disponível nos seguintes tamanhos. Utilize esta tabela para encontrar a correspondência entre milímetros, polegadas e DN.
| Tamanho (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|
| Polegadas | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Diâm. ext. tubo | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |

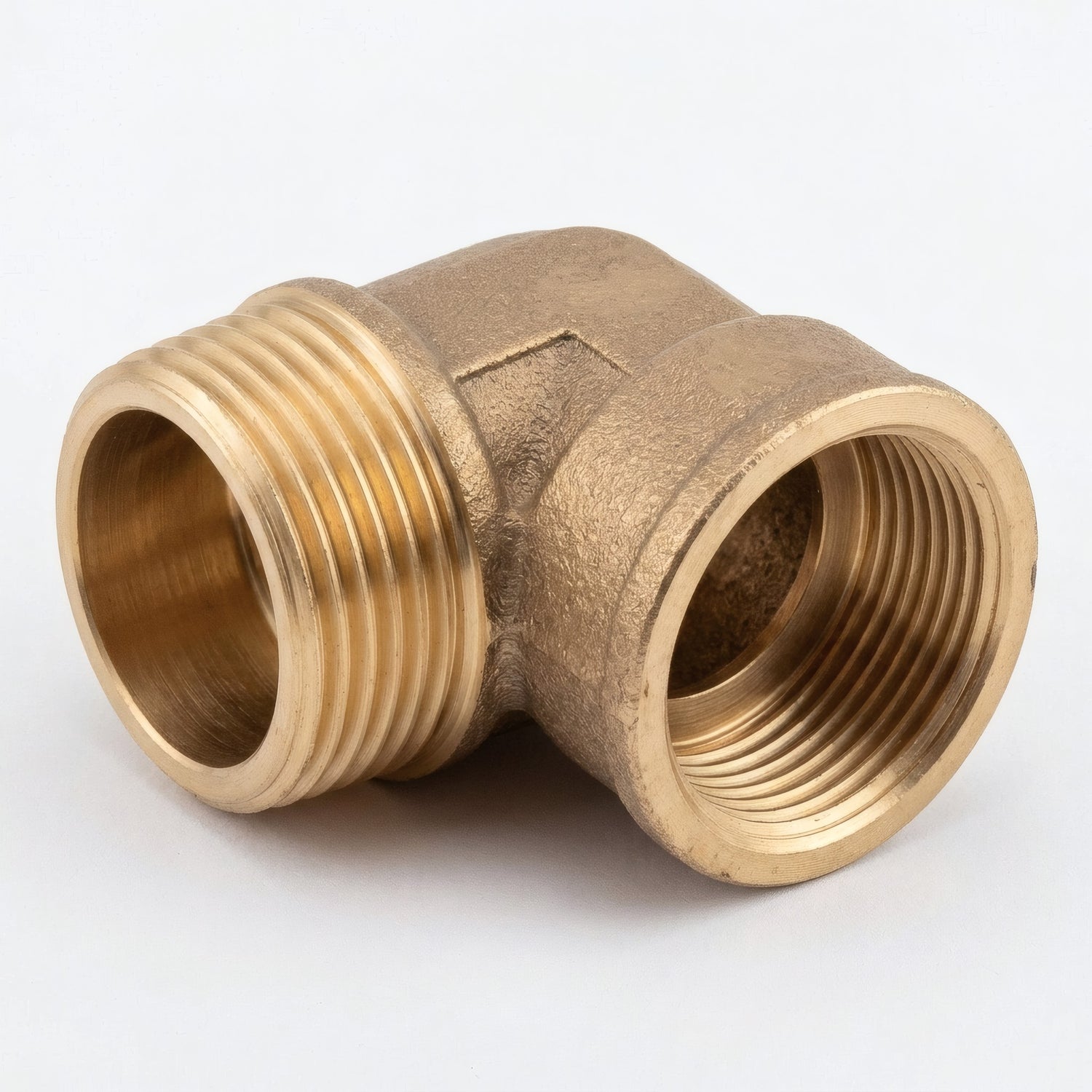

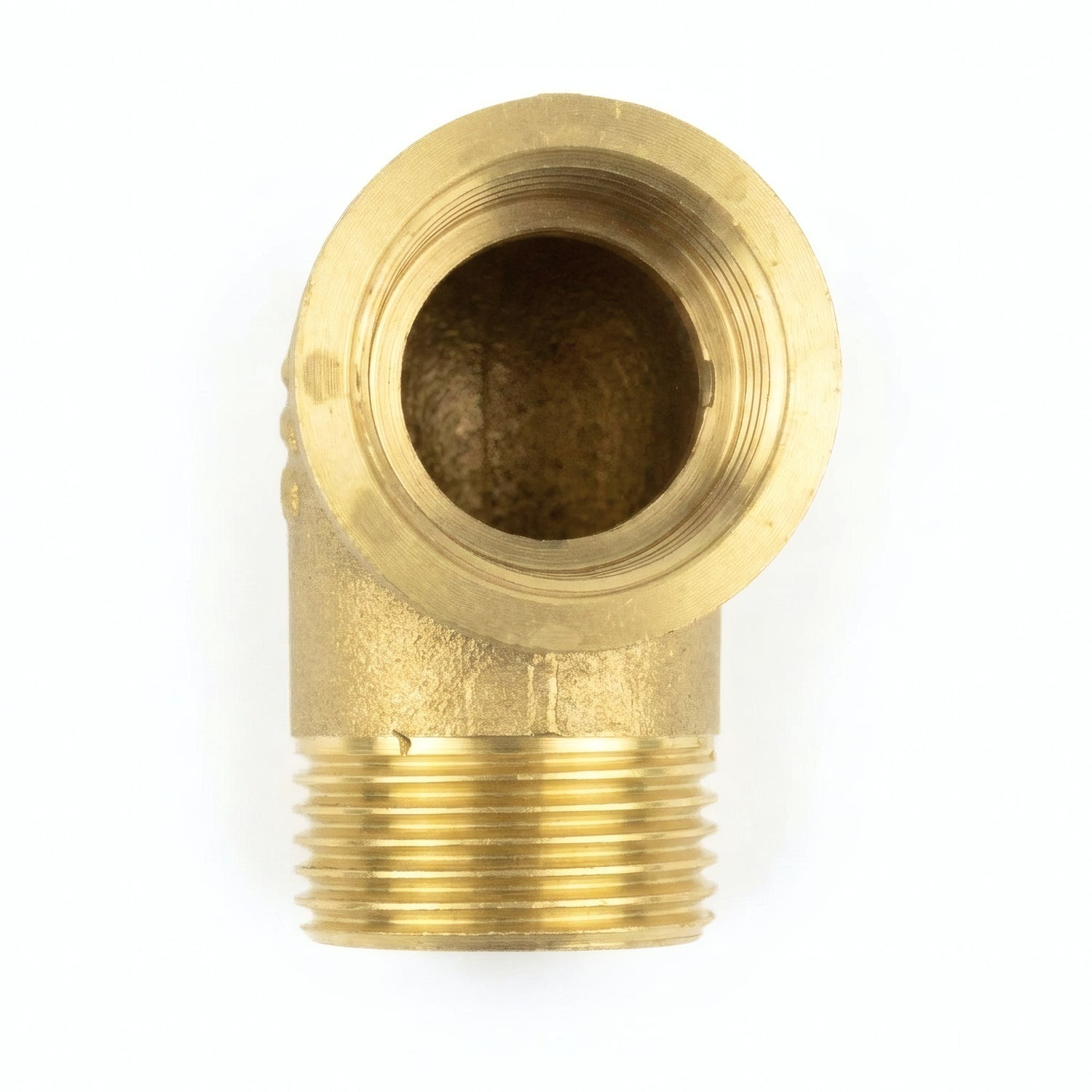

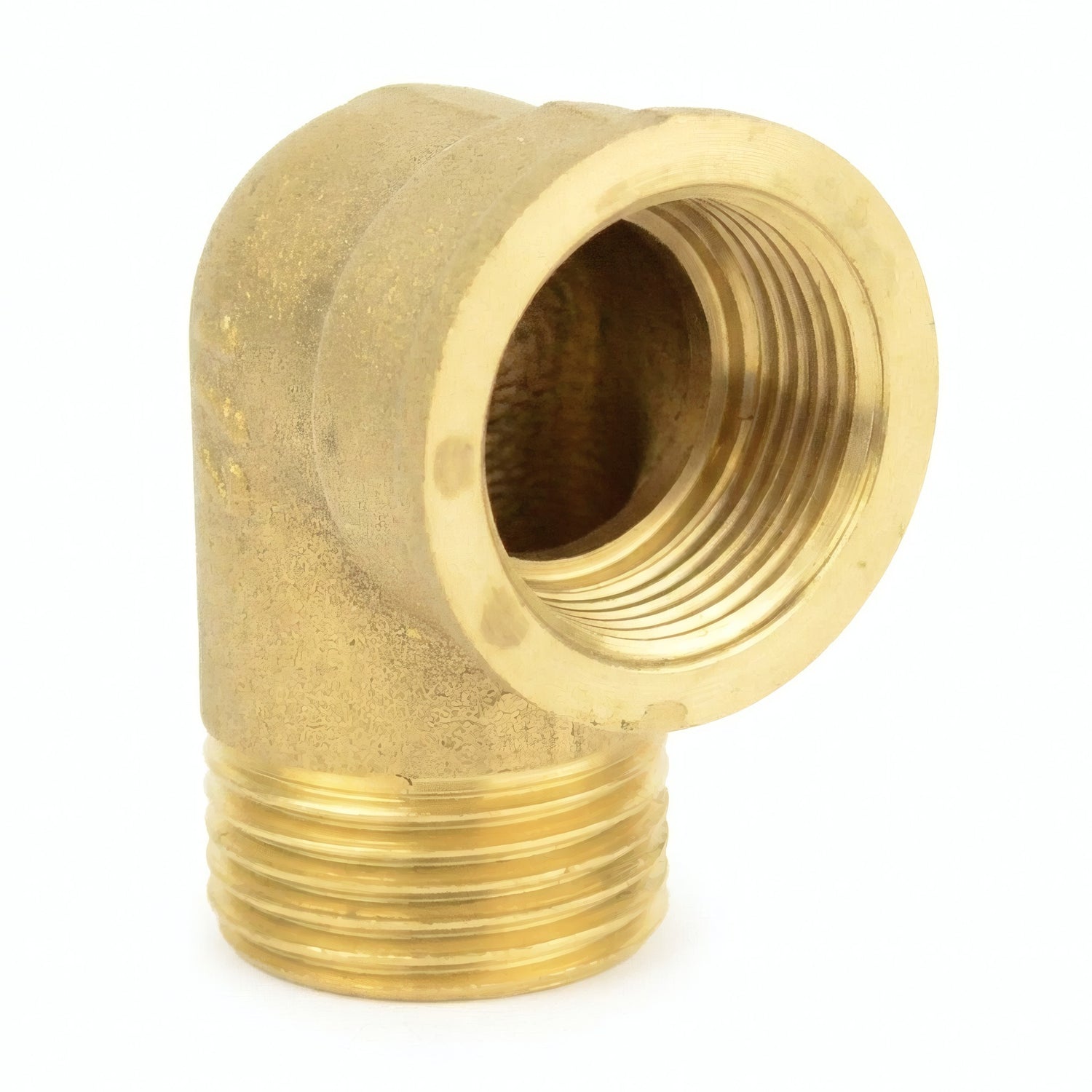

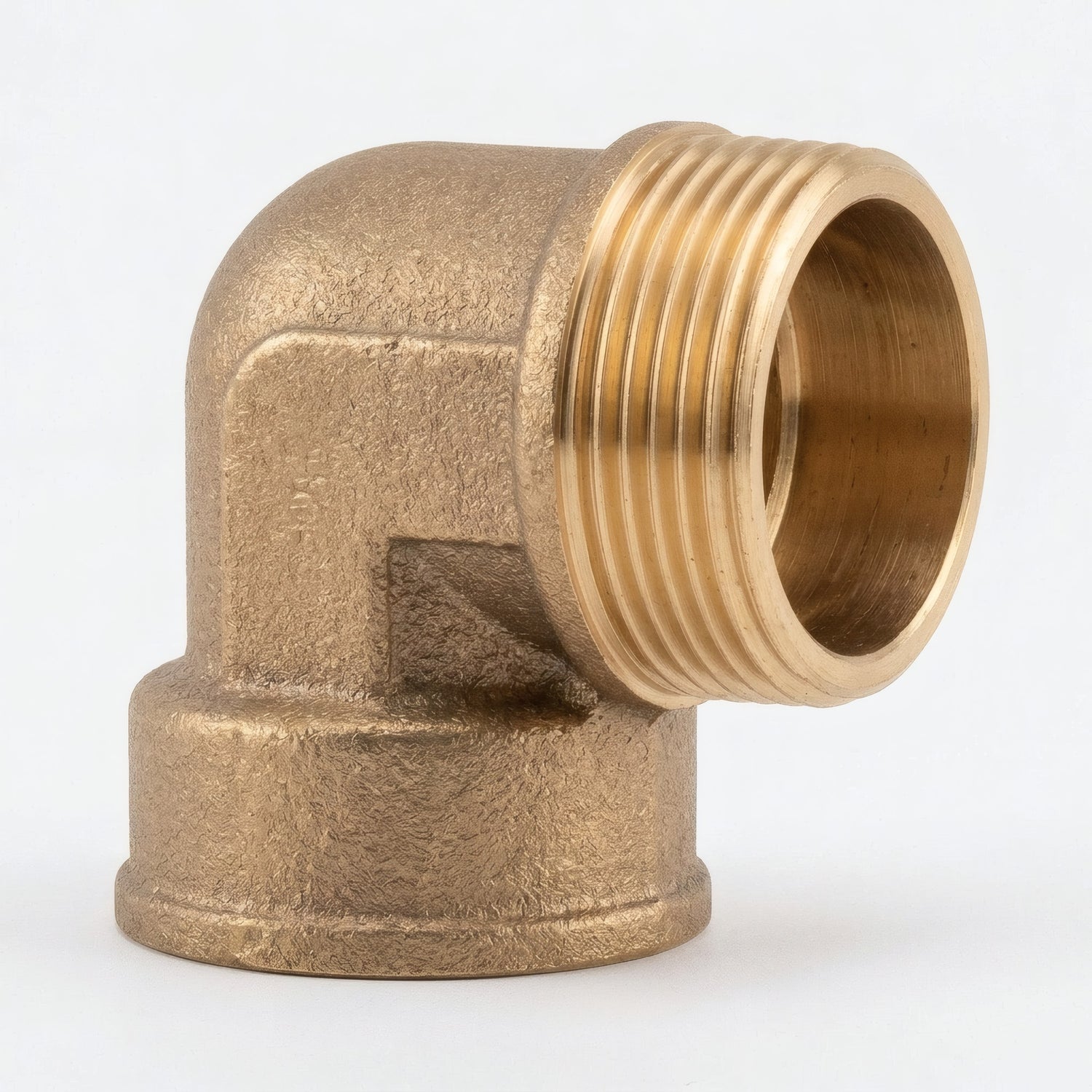

O aspeto da peça pode variar conforme o lote em stock (ver fotos). Contacte-nos para confirmação.
Para combinar
Produtos compatíveis: Todos os acessórios em latão
