Fechar um circuito em canalização roscada: nípulos D/E, uniões D/E ou forquilhas
Está a montar uma estrutura de cama, uma moldura de espelho ou uma treliça em tubos roscados e o quarto acessório já não aperta. Não é um defeito, nem um problema de rosca: é a geometria de um circuito fechado que bloqueia o aperto. A canalização roscada tem quatro soluções para isto. Este guia detalha-as — o princípio mecânico, quando as usar, e a lista exaustiva das referências disponíveis na Home Invasion em ferro fundido preto, aço galvanizado e latão.
Porque um caixilho fechado bloqueia o aperto
Imagine quatro tubos e quatro cotovelos montados em retângulo, como o caixilho de um espelho, de uma estrutura de cama, de uma treliça ou de uma guarda. Aperta o primeiro cotovelo, o segundo, o terceiro: tudo aperta normalmente. No quarto, nada avança.
A razão é mecânica. Todos os acessórios roscados padrão — cotovelo, tê, união, nípulo, flange — têm rosca direita em ambas as extremidades. Apertam-se rodando no sentido horário. É a convenção universal da canalização: salvo raras exceções (as peças D/E de que vamos falar), tudo o que encontra em stock padrão tem rosca direita.
Para tornar as montagens legíveis, designamos DD (Direita/Direita) as peças padrão com duas roscas direitas — é a regra de todo o catálogo de canalização: nípulo igual, união, cotovelo, tê, etc. E D/E (Direita/Esquerda) as peças especiais com uma rosca direita de um lado e uma rosca esquerda do outro. A peça D/E é a chave que desbloqueia o circuito; as peças DD são os suportes padrão que a envolvem.
Num circuito aberto (uma estante, um suporte para bicicletas, um bengaleiro que termina em fundo de saco), não há problema: o tubo roda livremente, aperta-se a extremidade e pára-se. Num circuito fechado, o tubo está bloqueado entre dois acessórios já fixos. Rodar esse tubo no sentido de aperto de um lado é rodá-lo no sentido de desaperto do outro. Os dois movimentos anulam-se.
Este bloqueio diz respeito a todos os projetos em circuito: o caixilho periférico de uma mesa de centro, o caixilho retangular de uma prateleira de parede, uma moldura de espelho, uma treliça para plantas, ou a última malha de uma guarda. A canalização roscada tem quatro montagens para resolver o problema.
| Montagem | Peça central | Extremidades do conjunto | Tubo especial necessário? |
|---|---|---|---|
| 1 — Tubo + união D/E + tubo com rosca esquerda | União D/E | Conforme os tubos (tipicamente macho direita) | Sim (sob encomenda) |
| 2 — Nípulo DD + união D/E + nípulo D/E | União D/E que se aperta à chave | 2 machos direita | Não |
| 3 — União DD + nípulo D/E + união D/E | Nípulo D/E que se aperta à chave | 2 fêmeas direita | Não |
| 4 — Forquilha | Porca giratória em 3 peças | Macho/Fêmea ou Fêmea/Fêmea conforme variante | Não |
As três primeiras assentam no mesmo princípio: uma rosca esquerda integrada algures na cadeia, que inverte o sentido de aperto de um lado. A quarta não usa rosca invertida e funciona com outro mecanismo — uma porca giratória independente.
Concretamente, eis o mecanismo da Montagem 3 (união DD + nípulo D/E + união D/E) em dois tempos:
Montagem 1 — Tubo + união D/E + tubo com rosca esquerda
Como funciona
A montagem mais minimalista consiste em intercalar uma união D/E entre duas secções de tubo, uma das quais foi roscada à esquerda de um dos lados.
M-R = macho direita • F-R = fêmea direita • M-L = macho esquerda • F-L = fêmea esquerda
O tubo padrão (macho direita nas duas pontas) aperta-se na fêmea direita da união. O tubo especial (uma ponta rosca esquerda, a outra rosca direita padrão para se integrar na continuação normal do circuito) aperta-se pela M-L na F-L da união. Quando se roda a união central, as suas duas roscas puxam simultaneamente os dois tubos para si: o circuito fecha-se.
Quando usar
Para projetos esteticamente depurados onde se quer evitar a "noz" volumosa de uma forquilha e a tripla presença nípulo + união + nípulo. Visualmente, vê-se apenas uma união entre dois tubos — a junção funde-se na silhueta do circuito.
A restrição
O tubo com rosca esquerda não existe em stock padrão. Tem de ser fabricado sob encomenda: rosca esquerda executada por uma oficina de canalização ou um fornecedor especializado, a indicar explicitamente na encomenda. Todos os outros acessórios do circuito (cotovelos, tês, flanges, nípulos padrão) mantêm-se com rosca direita.
No catálogo Home Invasion
As duas uniões D/E do catálogo (utilizadas como peça central na montagem 1).
| Referência | Material | Tamanhos |
|---|---|---|
| União D/E ferro fundido preto | Ferro fundido maleável preto (EN 10242) | 3/8" → 3" (9 tamanhos) |
| União D/E galvanizado | Aço galvanizado | 3/8" → 4" (10 tamanhos, até DN100) |
Os acessórios em ferro fundido preto HI cobrem a decoração e a canalização técnica não-sanitária. Os acessórios galvanizados acrescentam resistência à corrosão em água fria ou oficina. Não há união D/E em latão no catálogo: as utilizações sanitárias resolvem-se com forquilha (montagem 4).
Montagem 2 — Nípulo DD + união D/E + nípulo D/E (extremidades macho)
Como funciona
Quando o seu circuito se fecha entre dois acessórios fêmea fixos — por exemplo dois cotovelos fêmea — a montagem 2 evita o tubo sob encomenda. Insere-se um conjunto de três peças que apresenta dois machos direita nas extremidades: um nípulo DD à esquerda, um nípulo D/E à direita, uma união D/E entre os dois.
Extremidades externas em M-R, que se apertam nas fêmeas fixas do circuito. Aperta-se a união D/E central com a chave.
Os dois nípulos são primeiro engatados à mão nas fêmeas fixas do circuito: à esquerda, um nípulo DD (duas roscas direita, duas roscas à direita, o padrão do catálogo); à direita, um nípulo D/E. A união D/E vem depois posicionar-se entre os dois. Quando se ataca com a chave rodando num dado sentido, as suas F-R e F-L puxam simultaneamente os dois nípulos para si: a junção aperta-se sem rodar os tubos ligados.
Quando usar
O circuito termina entre dois perfis fêmea fixos — tipicamente entre dois cotovelos F/F em ferro fundido preto, entre duas fêmeas de uma coleção de acessórios em ferro fundido preto, ou entre duas fêmeas galvanizadas. É a montagem mais versátil quando se constrói com cotovelos fêmea, que são a norma na decoração.
No catálogo Home Invasion
A união D/E central continua a ser a apresentada acima (ferro fundido preto ou galvanizado). O nípulo DD da esquerda e o nípulo D/E da direita escolhem-se na grelha abaixo, segundo o material do circuito.
As peças da montagem 2: nípulo DD (à esquerda) + união D/E central (já vista atrás) + nípulo D/E (à direita).
| Referência | Material | Tamanhos |
|---|---|---|
| Nípulo D/E ferro fundido preto | Ferro fundido maleável preto (EN 10242) | 3/8" → 2" (7 tamanhos: 3/8", 1/2", 3/4", 1", 1"1/4, 1"1/2, 2") |
| Nípulo D/E galvanizado | Aço galvanizado | 1/4" → 2" (8 tamanhos: 1/4", 3/8", 1/2", 3/4", 1", 1"1/4, 1"1/2, 2") |
Montagem 3 — União DD + nípulo D/E + união D/E (extremidades fêmea)
Como funciona
A montagem 3 é o espelho da anterior. Quando o circuito se fecha entre dois machos fixos — dois tubos roscados, dois nípulos DD já no lugar — inverte-se a lógica: o conjunto apresenta duas fêmeas direita nas extremidades, e é um nípulo D/E que serve de peça de aperto central.
Extremidades externas em F-R, que recebem os machos fixos do circuito. Aperta-se o nípulo D/E central com a chave.
As duas uniões (uma DD à esquerda, uma D/E à direita) são primeiro engatadas à mão nos machos fixos do circuito. O nípulo D/E vem posicionar-se entre as duas. Quando se roda a peça central com a chave, as suas M-R e M-L puxam simultaneamente as duas uniões uma para a outra: a junção aperta-se sem rodar os tubos ligados.
Quando usar
O circuito termina entre dois perfis macho — tipicamente uma estrutura construída em tubos roscados (machos nas duas pontas por defeito), um conjunto que se fecha entre dois nípulos DD em ferro fundido preto já fixos, ou entre dois machos galvanizados. É a montagem dos conjuntos "de tubos nus" sem cotovelo fêmea nas junções.
No catálogo Home Invasion
O nípulo D/E central e a união D/E da direita são as referências já vistas nas montagens 1 e 2: nípulo D/E ferro fundido preto ou galvanizado para a peça central, união D/E ferro fundido preto ou galvanizada para a peça da direita. A união DD da esquerda escolhe-se abaixo, em ferro fundido preto ou galvanizada. Para as conversões DN / mm / polegadas entre os tamanhos citados, ver o guia de diâmetros.
A união DD da esquerda da montagem 3. O nípulo D/E central e a união D/E da direita são as mesmas das montagens 1 e 2.
Montagem 4 — A forquilha
Anatomia de uma forquilha
A forquilha (união em 3 peças) distingue-se das três anteriores por uma mecânica diferente: não usa rosca invertida. É uma peça em três elementos — um corpo macho, um corpo fêmea, e uma porca central — em que a porca aperta-se independentemente das roscas.
Cada um dos dois corpos aperta-se separadamente no tubo ou acessório a que se destina. Uma vez no lugar, aproximam-se os dois corpos e aperta-se a porca central: a porca roda sem arrastar os corpos que aproxima, portanto os tubos ligados ficam imóveis. É exatamente o que é preciso para fechar um circuito bloqueado.
Três assentos de vedação, três utilizações
Enquanto nípulos e uniões D/E vedam por estopa + PTFE na rosca, a forquilha aperta-se sobre um assento de vedação integrado na peça. Existem três famílias.
- Assento cónico metal/metal — um cone macho esmaga-se contra um cone fêmea, a vedação faz-se por contacto puro. Padrão das forquilhas em ferro fundido preto e galvanizado. Sem junta para substituir, mas o binário de aperto conta (ver armadilhas).
Variantes no catálogo HI
As forquilhas existem em quatro materiais e vários perfis: direitas, em cotovelo 90°, e na gama decorativa pintada. Para o ferro fundido preto e o galvanizado, eis as oito referências para comparar de relance.
As oito forquilhas em ferro fundido preto e galvanizado — direitas e em cotovelo 90°, perfis F/F e M/F.
| Referência | Perfil | Vedação | Tamanhos |
|---|---|---|---|
| Forquilha F/F ferro fundido preto | F/F direita | Plana (Premium / Eco) | 3/8" → 4" |
| Forquilha M/F ferro fundido preto | M/F direita | Cónica metal/metal | 3/8" → 4" |
| Cotovelo-forquilha F/F ferro fundido preto | Cotovelo 90° F/F integrado | Cónica | 3/8" → 2" |
| Cotovelo-forquilha M/F ferro fundido preto | Cotovelo 90° M/F integrado | Cónica | 3/8" → 2" |
| Forquilha F/F gama pintada | F/F, acabamento pintura preta | Plana | Ver ficha de produto |
A forquilha F/F gama pintada segue a convenção HI da gama decorativa: diâmetro exterior 27 mm, encaixe da rosca 10 mm por lado seja qual for o "tamanho" anunciado. Cotas constantes práticas para os cálculos decorativos. Verificar na ficha de produto antes de misturar com canalização real, cujas cotas variam com o diâmetro nominal.
| Referência | Perfil | Vedação | Tamanhos |
|---|---|---|---|
| Forquilha F/F galvanizada | F/F direita | Plana | 3/8" → 4" |
| Forquilha M/F galvanizada | M/F direita | Cónica metal/metal | 3/8" → 4" |
| Cotovelo-forquilha F/F galvanizada | Cotovelo 90° F/F | Cónica | 3/8" → 2" |
| Cotovelo-forquilha M/F galvanizada | Cotovelo 90° M/F | Cónica | 3/8" → 2" |
Aplicação típica: fechar um caixilho com duas forquilhas
Num caixilho retangular ou quadrado completo, uma artimanha frequente consiste em colocar duas forquilhas a meio de dois lados paralelos. Cada uma funciona como uma articulação independente: pré-monta-se cada meia-estrutura, depois apertam-se as duas porcas centrais com a chave. Nenhum tubo roda, o caixilho fecha-se a plano.
Escolher a montagem segundo o projeto
A montagem certa depende de três critérios: o perfil das peças já no lugar no circuito (machos, fêmeas ou tubos roscados nus), o material do circuito, e o acesso que é preciso manter à junção.
| Projeto | Perfil do circuito | Montagem | Referência central |
|---|---|---|---|
| Estrutura de cama em ferro fundido preto fechada em retângulo | 2 cotovelos fêmea fixos | Montagem 2 | União D/E ferro fundido preto |

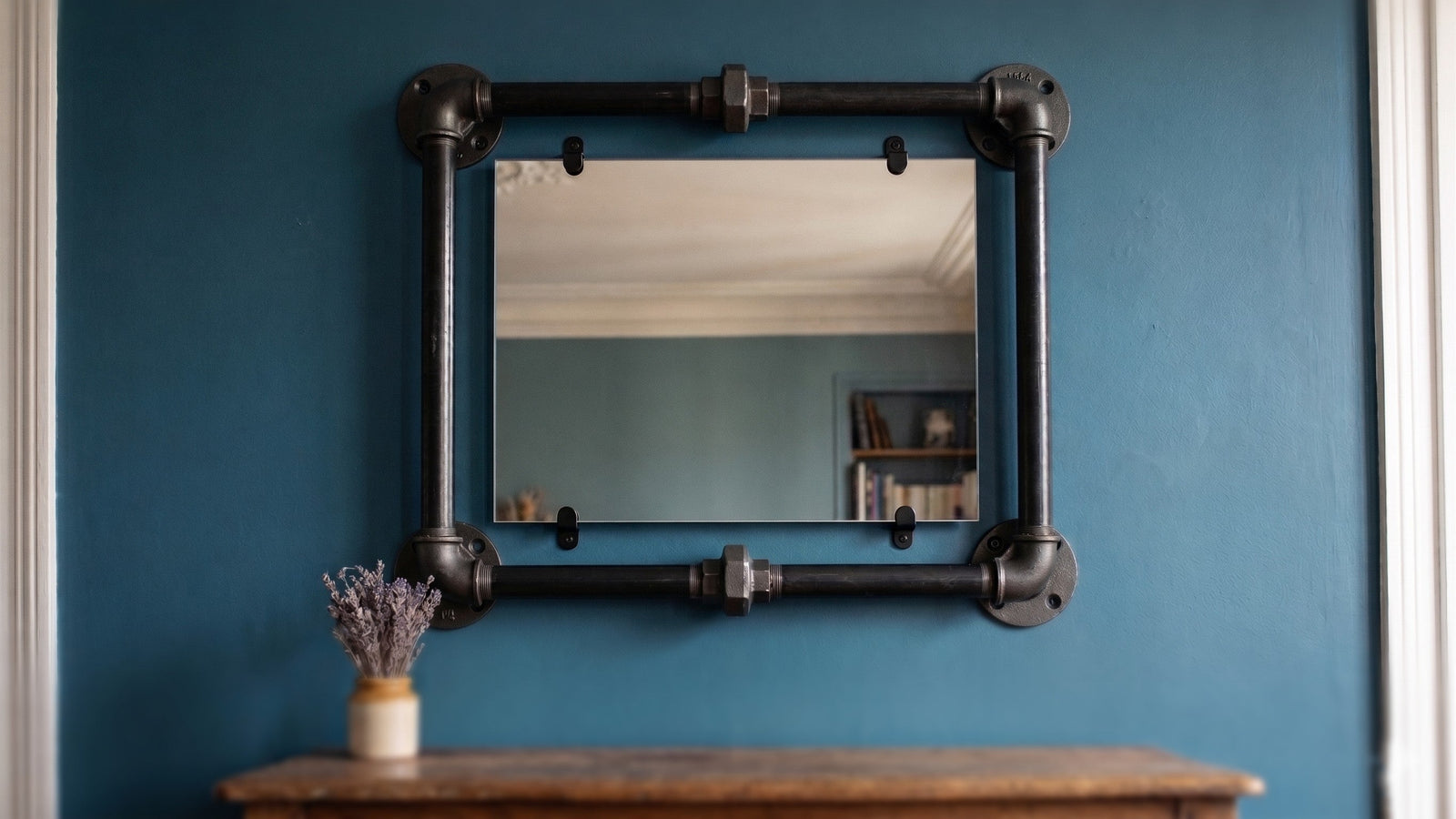

| Moldura de espelho retangular em tubos roscados | 2 machos fixos (tubos) | Montagem 3 | Nípulo D/E ferro fundido preto |
| Treliça para plantas estética depurada | 2 secções de tubo | Montagem 1 (tubo especial sob encomenda) | União D/E ferro fundido preto |
| Banco industrial modular em acabamento pintado | 2 fêmeas fixas | Montagem 4 (gama pintada) | Forquilha F/F deco pintada |
| Caixilho fechado de uma guarda de escada | 2 machos fixos (tubos) | Montagem 3 (galvanizada) | Nípulo D/E galvanizado |
Para os projetos decorativos (estrutura de cama, espelho, treliça, banco), o ferro fundido preto ou a gama pintada são as opções de referência. Para a canalização técnica de oficina ou em água fria, passa-se ao galvanizado. O guia completo dos materiais detalha a matriz utilizações × materiais.
As armadilhas a evitar
Esquecer que todas as peças DD têm as roscas à direita
É a origem do problema. Os cotovelos, tês, uniões DD, nípulos DD, flanges — todo o catálogo de canalização corrente tem rosca direita dos dois lados. Apenas os D/E (nípulos e uniões) e os tubos sob encomenda com rosca esquerda escapam à regra. Num circuito fechado é portanto imperativo integrar uma peça D/E na cadeia, caso contrário nenhum aperto é possível.
Apertar demasiado uma forquilha cónica
Um assento cónico metal/metal veda por deformação controlada. Um golpe a mais com a chave e o cone esmaga-se para além da sua zona elástica: o assento deforma-se definitivamente e tem fuga. Aperta-se à mão, depois um quarto de volta com a chave, nada mais. O assento plano com EPDM tolera melhor o sobreaperto porque a junta absorve a margem.
Usar uma montagem em ferro fundido ou galvanizado para sanitário
O ferro fundido preto e o aço galvanizado não são adequados a água potável quente contínua. Uma montagem 1, 2 ou 3 em ferro fundido ou galvanizado num circuito de água quente sanitária acaba por enferrujar. Para sanitário, passa-se à montagem 4 em latão — é o único material do catálogo HI homologado para esse uso.
Misturar gama pintada e canalização real no mesmo circuito
A gama pintada HI tem cotas constantes (Ø 27 mm, encaixe 10 mm) enquanto os acessórios de canalização real têm cotas variáveis conforme o diâmetro nominal. Misturá-los no mesmo circuito fechado dá comprimentos imprevistos e um caixilho que não fecha. Escolher uma ou outra para o projeto inteiro.
Esquecer a vedação nas roscas D/E
Os nípulos e uniões D/E vedam-se como um acessório padrão: estopa, pasta ou fita teflon na rosca, no sentido do aperto. O detalhe está coberto no tutorial aparafusar uniões roscadas.
Perguntas frequentes
Qual é a diferença entre um nípulo D/E e uma união D/E?
O nípulo D/E é macho/macho: aperta-se dentro de dois acessórios fêmea. A união D/E é fêmea/fêmea: recebe em si dois acessórios macho ou dois tubos roscados. Ambos têm rosca direita de um lado e rosca esquerda do outro: rodando a peça, os dois lados apertam-se em simultâneo. A escolha depende do perfil — macho ou fêmea — das peças já fixas no circuito.
Porquê precisar de um tubo com rosca esquerda na montagem 1?
Porque a união D/E tem uma F-R de um lado e uma F-L do outro. A F-R recebe qualquer macho direita padrão (um tubo com rosca direita normal). Mas a F-L exige um macho esquerda em frente — e nenhum acessório ou tubo de stock padrão tem rosca esquerda. O tubo com rosca esquerda tem portanto de ser fabricado sob encomenda para se integrar do lado F-L da união.
Como reconhecer uma rosca esquerda de uma rosca direita?
Pouse a peça à sua frente, com os filetes para cima. Numa rosca direita (padrão), os filetes descem para a direita: aperta-se rodando no sentido horário. Numa rosca esquerda, os filetes descem para a esquerda: aperta-se rodando no sentido anti-horário. Num nípulo ou união D/E, o lado esquerdo é geralmente marcado por uma ranhura ou um entalhe para não haver confusão.
Que tamanho de nípulo D/E para uma estrutura de cama em 3/4"?
Se o resto da estrutura for em 3/4" (20/27), o nípulo D/E escolhe-se em 3/4" — o tamanho nominal tem de ser idêntico em todo o circuito. O nípulo D/E em ferro fundido preto e o nípulo D/E galvanizado estão disponíveis em 3/4". Verificar o perfil das peças vizinhas para escolher a montagem certa (2 ou 3) consoante o circuito termine entre machos ou entre fêmeas.
Uma forquilha cónica precisa de PTFE no assento?
Não. Uma forquilha cónica metal/metal veda por contacto direto entre os dois cones: acrescentar PTFE no assento impede o contacto metal/metal e compromete a vedação. A fita teflon ou a estopa usam-se sim nas roscas dos dois corpos que se apertam no tubo ou no acessório adjacente — não no próprio assento.
