O cabideiro industrial em tubos de canalização, ao pormenor

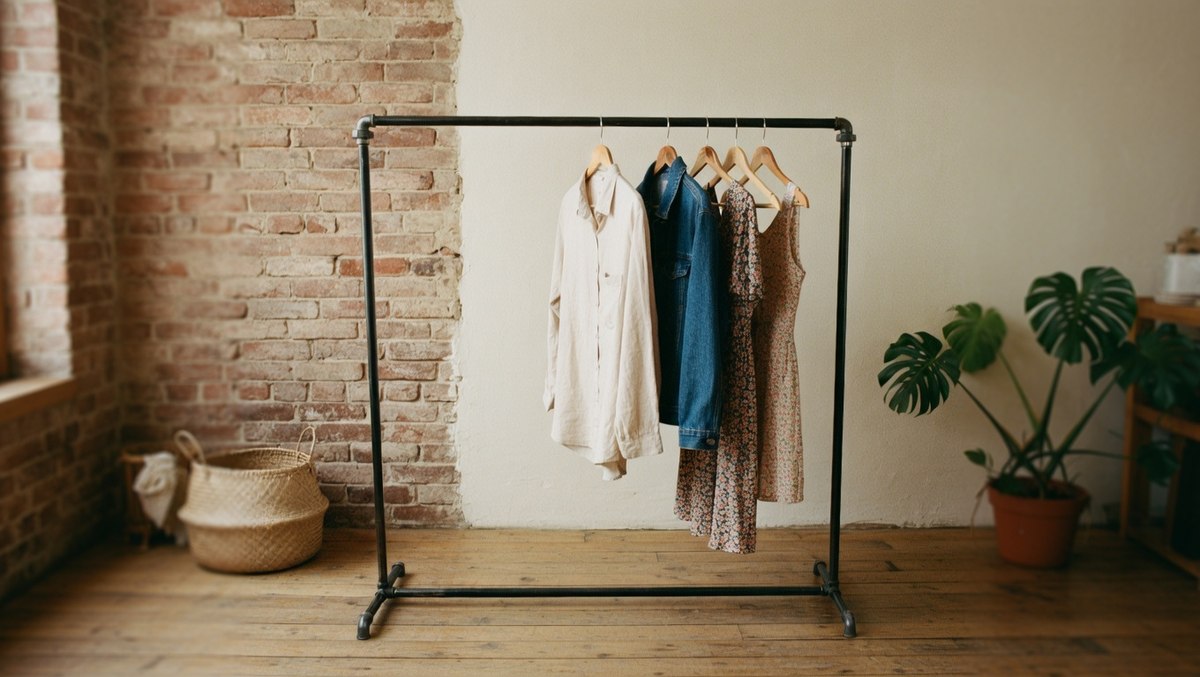

O cabideiro industrial é um dos grandes clássicos do nosso atelier em Annecy: um quadro feito de verdadeiras conexões em ferro fundido maleável e tubos de aço 3/4" (20/27 mm), assente em dois pés em T, tão à vontade numa loja como num closet aberto.
Nesta página encontra tudo o que gira à volta deste modelo: o vídeo de montagem, a lista exata das peças para o fazer você mesmo, as dimensões totais de cada tamanho, tanto em aço preto como em galvanizado, e o seu modelo 3D para abrir no nosso configurador 3D. Se preferir recebê-lo montado e afinado, também existe pronto a usar em ferro fundido preto ou na versão galvanizada.
A montagem em vídeo
Menos de um minuto para perceber a lógica da montagem, desde a abertura da embalagem até ao aperto final:
A anatomia do cabideiro: um quadro fechado
A estrutura é um retângulo fechado — varão superior, dois montantes, travessa inferior — assente em dois pés em T. Cada pé organiza-se em torno de um distribuidor Tê de 4 vias: o montante enrosca-se na saída vertical, a travessa na saída lateral, e dois tubos curtos rematados por cotovelos de raio pequeno formam os apoios no chão.
O pormenor que muda tudo está nos cantos superiores: cotovelos de união, e não cotovelos clássicos. Num quadro fechado, é geometricamente impossível enroscar a última conexão de um cotovelo clássico — seria preciso rodar um tubo já enroscado nas duas pontas. A porca livre do cotovelo de união resolve o problema: encosta-se o varão e aperta-se a porca sem rodar os tubos. Aliás, o nosso configurador 3D confirma-o automaticamente quando se reconstrói esta montagem: «Circuito fechado realizável: a fig. 96 permite o aperto final». Para perceber este princípio a fundo, leia o nosso guia Fechar um circuito em canalização roscada.
A lista de peças para o fazer você mesmo
Oito conexões e oito tubos, todos em 3/4" (20/27 mm). A mesma lista serve para o ferro fundido preto e para o ferro fundido galvanizado — só muda o acabamento.
| Peça | Qtd. | Versão preta | Versão galvanizada |
|---|---|---|---|
| Cotovelo de união F/F Cantos superiores — permitem fechar o quadro | 2 |  Ver a ficha |  Ver a ficha |
| Distribuidor Tê 4 vias Nó central de cada pé | 2 |  Ver a ficha |  Ver a ficha |
| Cotovelo de raio pequeno 90° F/F Extremidades dos pés, assentes no chão | 4 |  Ver a ficha |  Ver a ficha |
| Tubo roscado — varão 1000 a 2000 mm consoante a largura | 1 |  Ver a ficha |  Ver a ficha |
| Tubos roscados — montantes 1000 a 1500 mm consoante a altura | 2 | ||
| Tubo roscado — travessa inferior Mesmo comprimento que o varão | 1 | ||
| Tubos roscados — pés 150 mm | 4 |
Orçamento indicativo em peças avulsas: cerca de 100 € no tamanho 112 × 110 cm e até cerca de 156 € no maior, de 162 × 210 cm, em ferro fundido preto (conte com mais alguns euros em galvanizado). O preço exato de cada configuração aparece em tempo real no configurador 3D, com a possibilidade de adicionar a montagem completa ao carrinho num clique.
A montagem passo a passo
Sem soldadura, sem ferramentas especiais: tudo se enrosca à mão e a chave inglesa serve apenas para o aperto final. Conte com 20 a 30 minutos.
Monte os dois pés em T
Enrosque dois tubos de 150 mm nas saídas opostas de cada distribuidor de 4 vias e remate cada tubo com um cotovelo de raio pequeno, com a abertura virada para o chão. O cotovelo assenta no rebordo do seu encaixe: é ele que faz de sapata.
Levante os montantes
Enrosque um montante na saída vertical de cada distribuidor. Aperte com firmeza: são estas duas roscas que suportam o essencial dos esforços.
Una os pés com a travessa inferior
Enrosque a travessa nas saídas laterais dos dois distribuidores. Nesta fase, a estrutura já se aguenta de pé sozinha e o afastamento entre os pés fica definitivo.
Prepare o varão
Enrosque um cotovelo de união em cada extremidade do varão, pelo lado fêmea fixo (o que não tem porca). A porca livre deve ficar virada para baixo, pronta a receber os montantes.
Feche o quadro
Pouse o conjunto varão + cotovelos de união no topo dos montantes e engate as porcas de união no respetivo assento cónico. É esta a etapa impossível com cotovelos clássicos — aqui nada roda, é a porca que faz todo o trabalho.
Acerte o prumo
Confirme que os montantes estão na vertical e os pés perpendiculares ao quadro e, se for preciso, corrija enroscando ou desenroscando ligeiramente — meia volta quase não se nota na altura, mas endireita claramente o prumo.
Aperto final
Bloqueie as porcas de união com a chave, sem exageros: o cone de vedação garante a rigidez logo no primeiro contacto firme. Uma última verificação de todas as roscas e o cabideiro fica pronto a carregar.
Nada de fita de teflon nem de pasta de vedação: trata-se de uma montagem decorativa, não de um circuito sob pressão. As roscas cónicas travam sozinhas ao apertar. Para a técnica de enroscar as conexões roscadas, veja o nosso guia Como aparafusar conexões e tubos roscados.
Acabamentos: aço preto envernizado ou galvanizado
Dois acabamentos, duas lógicas — e uma diferença a ter em conta entre o cabideiro montado e as peças avulsas.
Cabideiro pronto a usar: envernizado no atelier
Na versão montada em ferro fundido preto, é o nosso atelier em Annecy que aplica, depois da montagem, um verniz transparente acetinado que protege o aço e fixa o seu tom cinzento antracite: matéria à vista, reflexos suaves, contraste marcado com a roupa — e nada a fazer da sua parte. Recomendado para interiores — closet, quarto, loja.
Peças avulsas pretas: em bruto, acabamento a seu cargo
Os tubos de aço preto e as conexões em ferro fundido preto vendidos à unidade são em bruto, sem verniz. Depois da montagem, aplique um verniz transparente mate ou acetinado (em spray, duas demãos chegam) ou uma tinta, consoante o resultado pretendido.
Ferro fundido galvanizado & aço galvanizado a quente
Zinco em bruto, aspeto prateado ligeiramente irisado, sem qualquer revestimento acrescentado — e nenhum acabamento a fazer, nem montado nem em peças avulsas. A galvanização protege de forma duradoura contra a corrosão: é a escolha das despensas, dos armazéns de loja, das lavandarias e das divisões mais húmidas — ou simplesmente de quem assume o visual «galvanizado». Para escolher entre as duas famílias, o nosso comparativo Ferro fundido preto, galvanizado ou latão detalha as diferenças, e o guia Tubos de aço preto vs galvanizado faz o ponto da situação quanto aos tubos.
Dimensões totais: os 12 tamanhos em detalhe
O cabideiro existe em 3 alturas e 4 larguras. A regra é simples: a largura total ≈ comprimento do varão + 9 cm (os dois cotovelos de união ficam salientes de cada lado) e a altura total ≈ comprimento dos montantes + 12 cm (pés e cotovelos de união incluídos). A profundidade no chão é igual em todos os tamanhos: cerca de 43 cm, o que garante uma excelente estabilidade.
| Tamanho (A × L) | Montantes | Varão + travessa | Altura total | Largura total | Largura útil | Aço preto | Galvanizado |
|---|---|---|---|---|---|---|---|
| 112 × 110 | 2 × 1000 mm | 2 × 1000 mm | 1121 mm | 1090 mm | ≈ 98 cm | ✔ | ✔ |
| 112 × 130 | 2 × 1000 mm | 2 × 1200 mm | 1121 mm | 1290 mm | ≈ 118 cm | ✔ | — |
| 112 × 160 | 2 × 1000 mm | 2 × 1500 mm | 1121 mm | 1590 mm | ≈ 148 cm | ✔ | ✔ |
| 112 × 210 | 2 × 1000 mm | 2 × 2000 mm | 1121 mm | 2090 mm | ≈ 198 cm | ✔ | ✔ |
| 132 × 110 | 2 × 1200 mm | 2 × 1000 mm | 1321 mm | 1090 mm | ≈ 98 cm | ✔ | — |
| 132 × 130 | 2 × 1200 mm | 2 × 1200 mm | 1321 mm | 1290 mm | ≈ 118 cm | ✔ | — |
| 132 × 160 | 2 × 1200 mm | 2 × 1500 mm | 1321 mm | 1590 mm | ≈ 148 cm | ✔ | — |
| 132 × 210 | 2 × 1200 mm | 2 × 2000 mm | 1321 mm | 2090 mm | ≈ 198 cm | ✔ | — |
| 162 × 110 | 2 × 1500 mm | 2 × 1000 mm | 1621 mm | 1090 mm | ≈ 98 cm | ✔ | ✔ |
| 162 × 130 | 2 × 1500 mm | 2 × 1200 mm | 1621 mm | 1290 mm | ≈ 118 cm | ✔ | — |
| 162 × 160 | 2 × 1500 mm | 2 × 1500 mm | 1621 mm | 1590 mm | ≈ 148 cm | ✔ | ✔ |
| 162 × 210 | 2 × 1500 mm | 2 × 2000 mm | 1621 mm | 2090 mm | ≈ 198 cm | ✔ | ✔ |
Porquê apenas 6 tamanhos em galvanizado? O tubo galvanizado de 1200 mm não existe como comprimento padrão no nosso catálogo: as alturas de 132 e as larguras de 130 ficam, por isso, reservadas ao aço preto. A altura de 112 cm é perfeita para um quarto de criança ou para debaixo de um teto inclinado; 162 cm é a altura clássica de loja.
Em peças avulsas, nada o limita aos 12 tamanhos: os tubos existem também em 800 mm (cabideiro muito compacto, largura total ≈ 89 cm) e até 2 m, sem esquecer o corte à medida. Acima de 2 m de varão, conte com uma carga distribuída mais leve ou opte por dois cabideiros lado a lado.
O modelo 3D no nosso configurador
Reconstruímos este cabideiro peça a peça no nosso configurador 3D, a partir das digitalizações das conexões reais. Pode examiná-lo de todos os ângulos, alternar entre ferro fundido preto e galvanizado, consultar as dimensões exatas (C × P × A), o peso e o preço em tempo real — e depois adicionar a montagem completa ao carrinho num clique.
Não há nada para descarregar: cada ligação abre o configurador com a montagem já carregada, pronta a ser examinada de todos os ângulos, modificada (comprimentos, acabamento, peças) e adicionada ao carrinho num clique. Já a ligação «carrinho direto» coloca no seu carrinho as 16 peças avulsas do tamanho escolhido, sem passar pela 3D.
| Tamanho (A × L) | Configurador 3D | Carrinho direto |
|---|---|---|
| 112 × 110 cm | Ver a montagem em 3D | Adicionar as peças ao carrinho |
| 112 × 130 cm | Ver a montagem em 3D | Adicionar as peças ao carrinho |
| 112 × 160 cm | Ver a montagem em 3D | Adicionar as peças ao carrinho |
| 112 × 210 cm | Ver a montagem em 3D | Adicionar as peças ao carrinho |
| 132 × 110 cm | Ver a montagem em 3D | Adicionar as peças ao carrinho |
| 132 × 130 cm | Ver a montagem em 3D | Adicionar as peças ao carrinho |
| 132 × 160 cm | Ver a montagem em 3D | Adicionar as peças ao carrinho |
| 132 × 210 cm | Ver a montagem em 3D | Adicionar as peças ao carrinho |
| 162 × 110 cm | Ver a montagem em 3D | Adicionar as peças ao carrinho |
| 162 × 130 cm | Ver a montagem em 3D | Adicionar as peças ao carrinho |
| 162 × 160 cm | Ver a montagem em 3D | Adicionar as peças ao carrinho |
| 162 × 210 cm | Ver a montagem em 3D | Adicionar as peças ao carrinho |
Depois de aberto o projeto, tudo continua modificável: comprimentos dos tubos, acabamento, peças adicionais. É a melhor forma de validar um tamanho fora do padrão antes de encomendar.
Pronto a usar, extensões e versão de parede
Não lhe apetece enroscar nada? O cabideiro também existe montado, afinado e verificado no atelier, expedido pronto a carregar:
Suporte industrial para cabides — ferro fundido preto, 12 tamanhos
Cabideiro industrial galvanizado — 6 tamanhos
Suporte para cabides simples — aço preto
Cabideiro simples galvanizado
Suporte para cabides de parede — closet & loja
Extensão reta para cabideiro
Extensão angular para cabideiro
Tem uma parede mestra disponível? A versão de parede também se fabrica muito bem com conexões de flange. E se preferir compor um cabideiro completamente diferente — barra dupla, rodízios, prateleira inferior — o nosso tutorial geral do cabideiro industrial passa em revista todas as variantes possíveis.
Perguntas frequentes
Que carga suporta o cabideiro?
42 kg de roupa sem qualquer deformação em utilização corrente e até 165 kg de carga com varões curtos (largura de 110 cm), já que a flexão de um tubo é tanto menor quanto mais curto for o vão. O ferro fundido maleável e o aço 3/4" são largamente sobredimensionados para pendurar roupa.
É possível fechar o quadro com cotovelos clássicos?
Não. Numa montagem fechada, a última conexão clássica já não pode ser enroscada: seria preciso rodar um tubo que já está solidário com o resto da estrutura. Só os cotovelos de união, graças à sua porca livre, permitem voltar a fechar o retângulo — é essa a grande vantagem deste modelo.
É preciso pintar ou envernizar o cabideiro?
Pronto a usar: não. A versão preta é envernizada no atelier (verniz transparente acetinado que fixa o tom cinzento antracite do aço) e a galvanizada é em zinco bruto, naturalmente protegido.
Em peças avulsas pretas: sim. Os tubos e as conexões são entregues em bruto: preveja um verniz transparente (mate ou acetinado) ou uma tinta depois da montagem. O galvanizado, esse, não pede nada, mesmo em peças avulsas.
Posso escolher um tamanho diferente dos 12 propostos?
Sim, em peças avulsas: basta mudar os comprimentos dos tubos, disponíveis de série de 40 mm a 2,5 m e em corte à medida. O configurador 3D recalcula as dimensões totais e o preço instantaneamente — abra um dos nossos ficheiros de projeto e altere simplesmente os tubos.
Como utilizar as ligações do modelo 3D?
Basta um clique em «Ver a montagem em 3D» para abrir o configurador com o cabideiro do tamanho escolhido já montado: examine-o de todos os ângulos, mude o acabamento ou os comprimentos e adicione depois a montagem ao carrinho. O botão «Copiar link da montagem» do configurador permite-lhe em seguida partilhar as suas próprias variantes.
