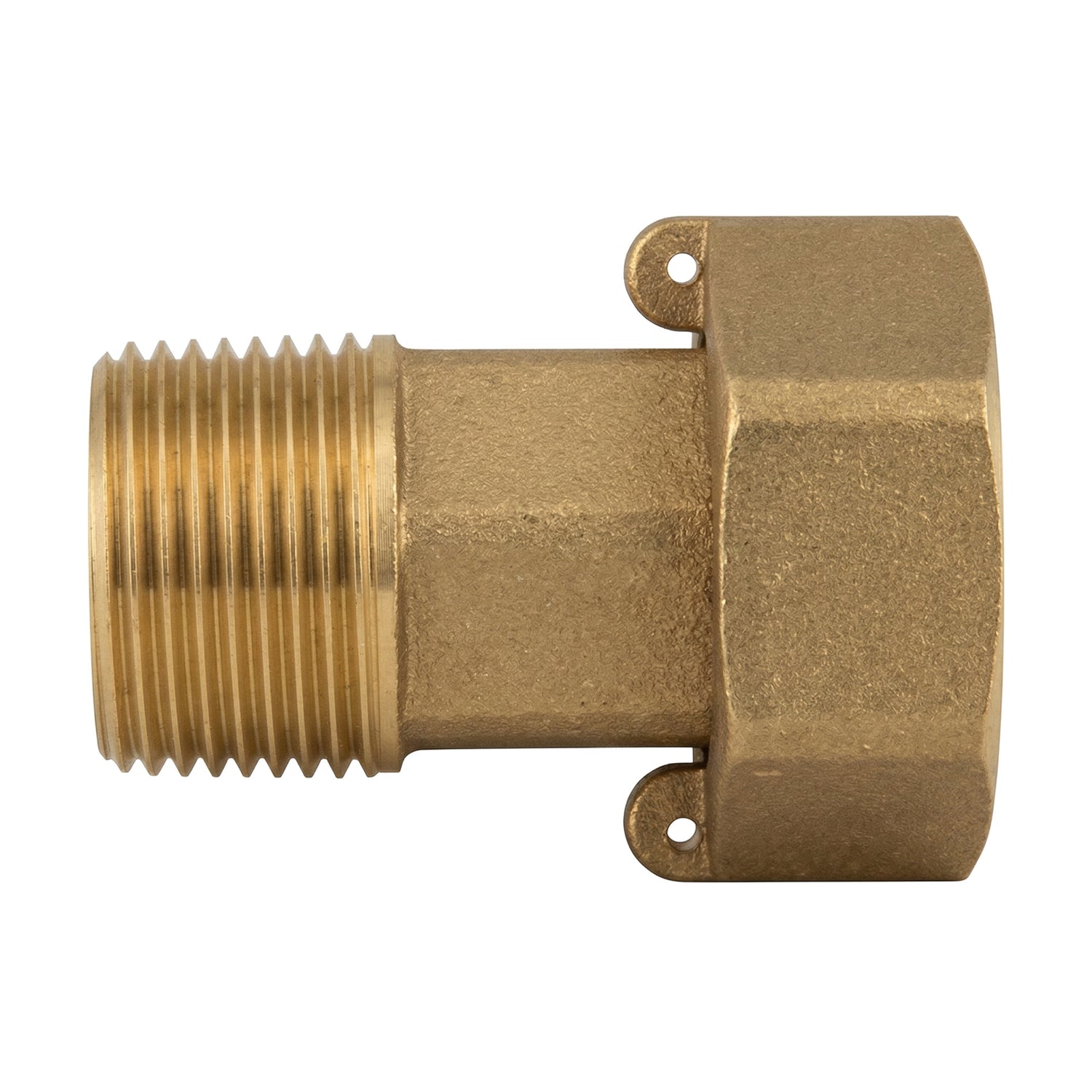

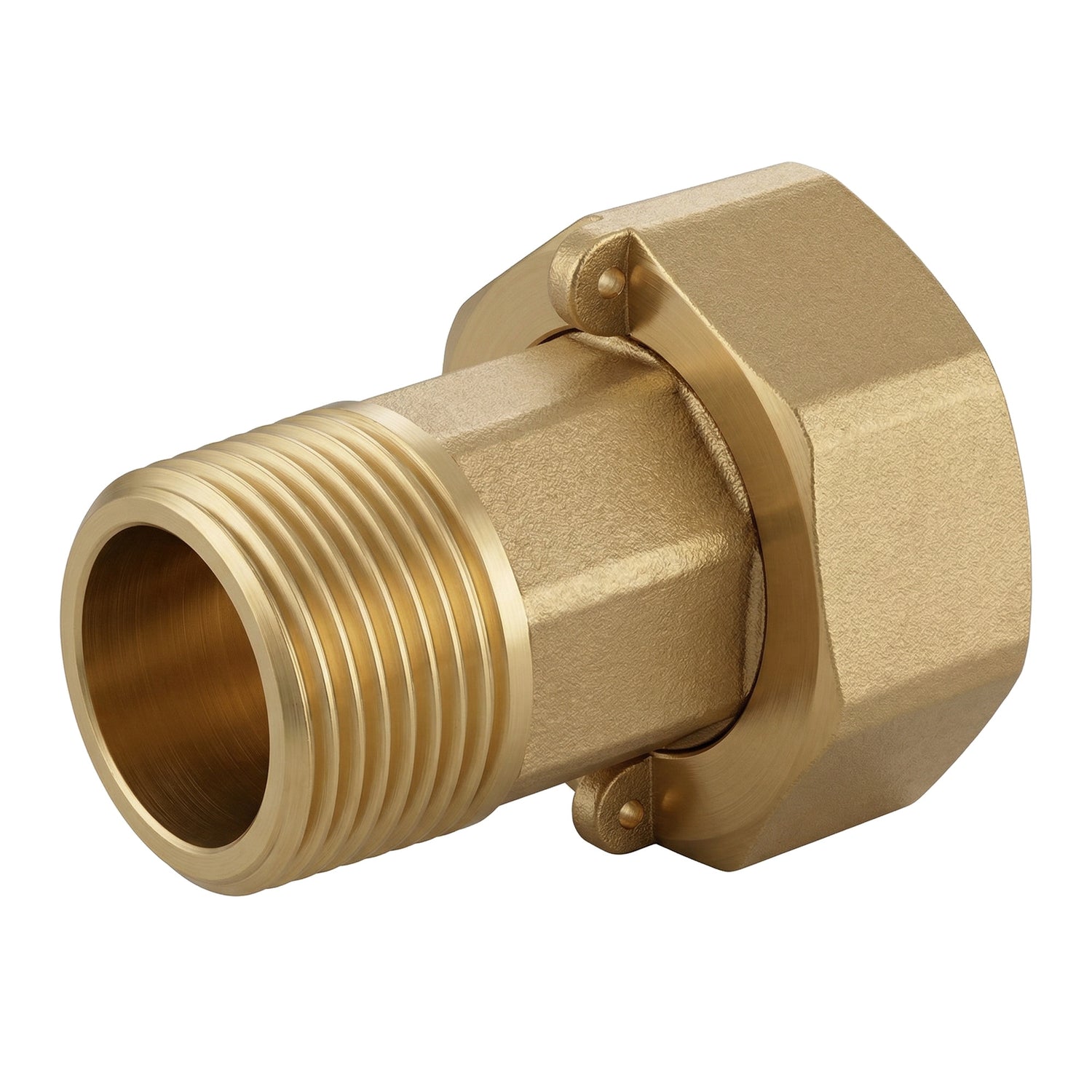

Meio-união contador longo ISO 7-1 latão
Demi-acessório union contador de latão conforme à la norme ISO 7-1 (rosca conique) pour le ligação de contadors. Version avec rosca long, assurant une vedação renforcée par le aperto conique métal sur métal.
Descrição do Meio-União Contador Longo ISO 7-1
Ce demi-acessório union utilise la norme ISO 7-1 avec un rosca conique, à la différence de la version ISO 228-1 (cylindrique). Le rosca conique assure une vedação progressive par aperto métal sur métal, particulièrement fiable pour les circuitos sous pressão.
Il se monte en pair avec un porca giratória sur le contador de água ou de gaz. La version longue offre une profondeur de aparafusamento supérieure pour un maintien optimal. Joint PTFE ou filasse recommandés pour parfaire l'vedação.
Características Técnicas
| Material | Laiton CW617N - 4MS |
| Cor | Latão dourado |
| Pressão nominal | PN 16 bar |
| Norme de rosca | ISO 228-1 - BSPP Gaz (rosca cylindrique) |
| Vedação | Par junta plana garantie (épaisseur à partir de 1 mm) |
| Assentos de junta | Plates et larges sur embouts macho et fêmea |
| Forma | Hexagonal avec assento cónico |
| Género | Ver combinações disponíveis (entrada/saída) |
| Norme ligação | ISO 7-1 (rosca conique) |
| Junta | Portée conique (rosca long) |
| Fluidos compatíveis | Água potável, água glicolada, fluidos compatíveis |
| Temperatura | Selon le type d'vedação choisi |
| Utilização | Adduction d'eau potable, canalização générale, CVC |
Condições de Utilização e Instalação
- Pressão de serviço : PN 16 bar
- Temperatura : Selon le type d'vedação choisi
- Fluidos : Água potável, água glicolada, fluidos compatíveis
- Instalação : Appliquer un couple de aperto modéré et choisir des matériaux adaptés (risque de corrosion galvanique). Plats de maintien adaptés aux clés du marché.
Certificações e Conformidade
- Água potável : Conforme com o decreto du 25 Juin 2020 relatif aux matériaux et produits métalliques destinés aux instalações en contact avec l'eau destinée à la consommation humaine.
- 4MS : Conforme com os requisitos 4MS — Harmonisation des règles de certification européennes pour les matériaux et produits en contact avec l'eau potable.
Aplicações e Conselhos de Instalação
Utilizações
- Raccordement de contadors : montagem et desmontagemm de contadors d'eau et de gaz
- Canalização doméstica : ligação d'instalações eau chaude et froide
- Canalização industrial : instalações conformes PN 16 bar
Conselhos de instalação
- Utilisez du fita PTFE (téflon) ou de la filasse pour assurer l'vedação sur les roscas macho
- Pour les portées de junta planaes, utilisez un junta plana d'épaisseur minimale 1 mm
- Serrez à la chave de boca ou chave inglesa — ne pas utiliser de pince multiprise pour éviter de marquer la pièce
- Appliquer un couple de aperto modéré — un aperto excessif peut endommager le rosca

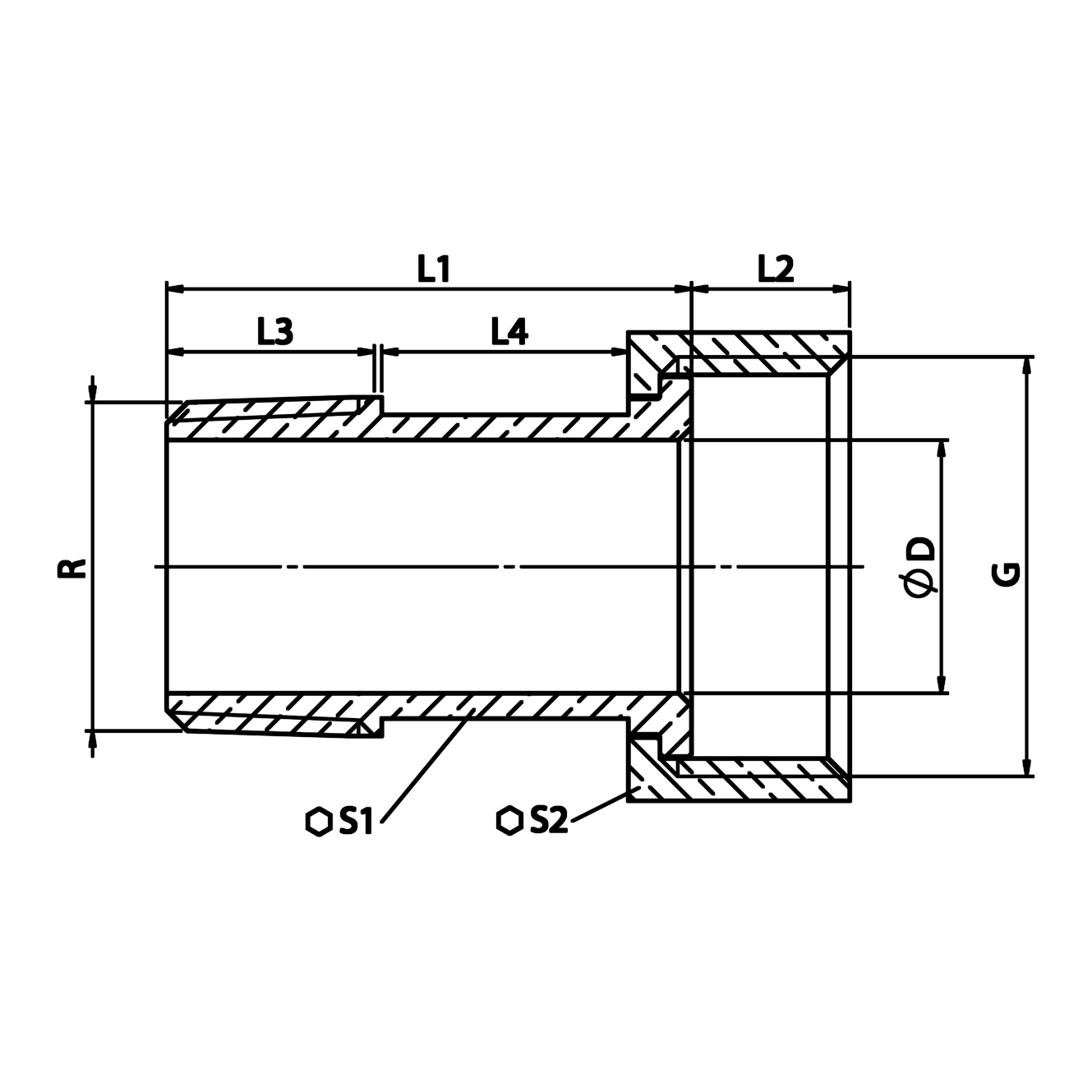

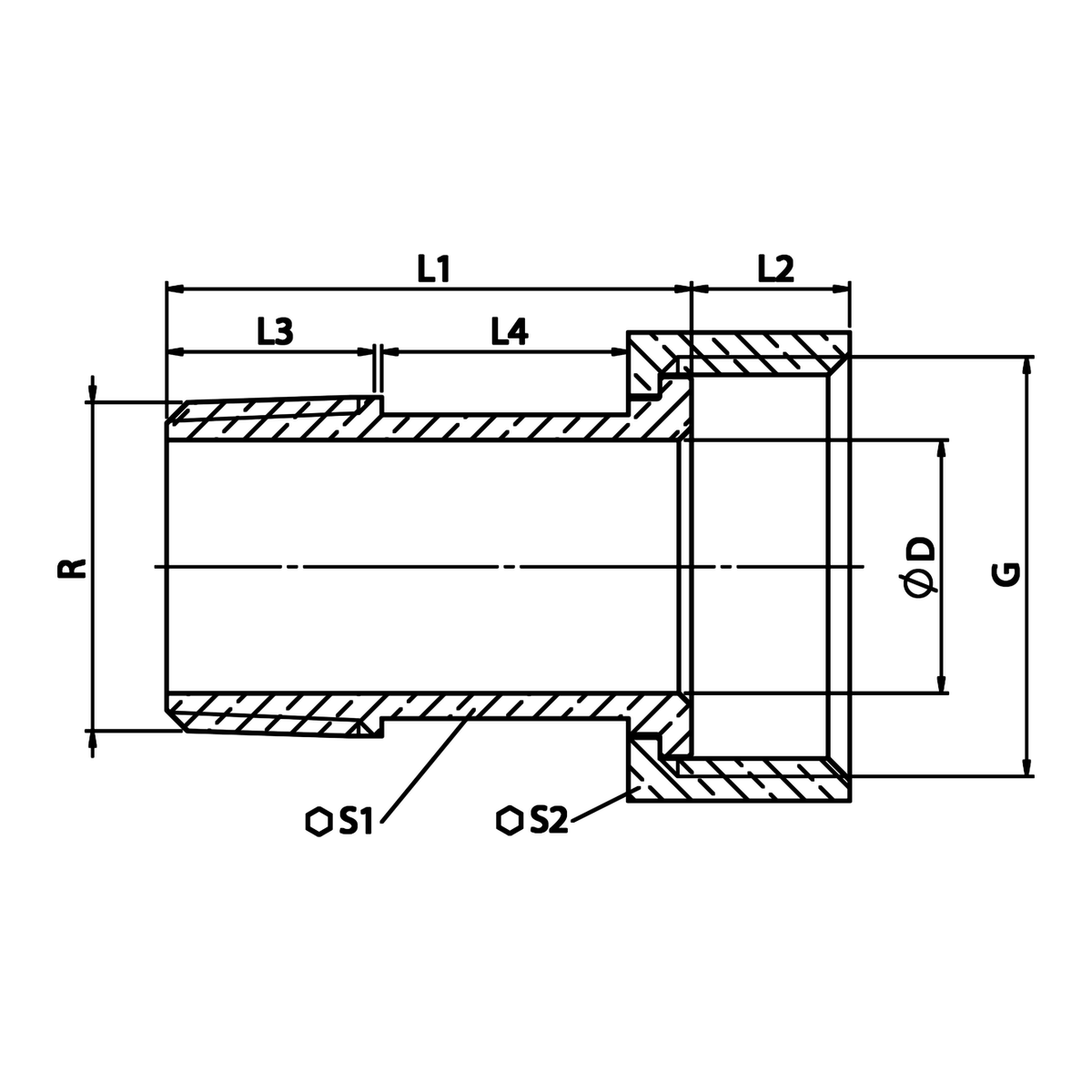

Desenho Técnico
Dimensões (mm)
Todas as cotas são expressas em milímetros (mm), salvo indicação em contrário.
| R | R (mm) | G | G (mm) | OD | L1 | L2 | L3 | L4 | S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15x21 | 3/4" | 20x27 | 15 | 38.5 | 10.5 | 15.5 | 19 | 19 | 30 |
| 3/4" | 20x27 | 3/4" | 20x27 | 20 | 41.5 | 10 | 17 | 19.5 | 24 | 30 |
| 3/4" | 20x27 | 1" | 26x34 | 20 | 41.5 | 12.5 | 17 | 19.5 | 24 | 37 |
| 1" | 26x34 | 1"1/4 | 33x42 | 25 | 44.5 | 13.5 | 20 | 19.5 | 30 | 46 |
| 1"1/4 | 33x42 | 1"1/2 | 40x49 | 33 | 56 | 16 | 23 | 27 | 38 | 53 |
| 1"1/2 | 40x49 | 2" | 50x60 | 40 | 56 | 16.5 | 23 | 27 | 45 | 65 |
| 2" | 50x60 | 2"1/2 | 66x76 | 50 | 60 | 18 | 27 | 27 | 56 | 81 |
Combinações de Tamanhos Disponíveis
Ce demi-acessório union permet de passer d'un diâmetro à un autre. Le tableau ci-dessous indique les combinaisons disponibles.
| Entrée | Sortie | Notation (mm) |
|---|---|---|
| 3/4'' | 1/2'' | 20x27 > 15x21 |
| 3/4'' | 3/4'' | 20x27 > 20x27 |
| 1'' | 3/4'' | 26x34 > 20x27 |
| 1''1/4 | 1'' | 33x42 > 26x34 |
| 1''1/2 | 1''1/4 | 40x49 > 33x42 |
| 2'' | 1''1/2 | 50x60 > 40x49 |
| 2''1/2 | 2'' | 66x76 > 50x60 |
O aspeto da peça pode variar conforme o lote em stock (ver fotos). Contacte-nos para confirmação.
