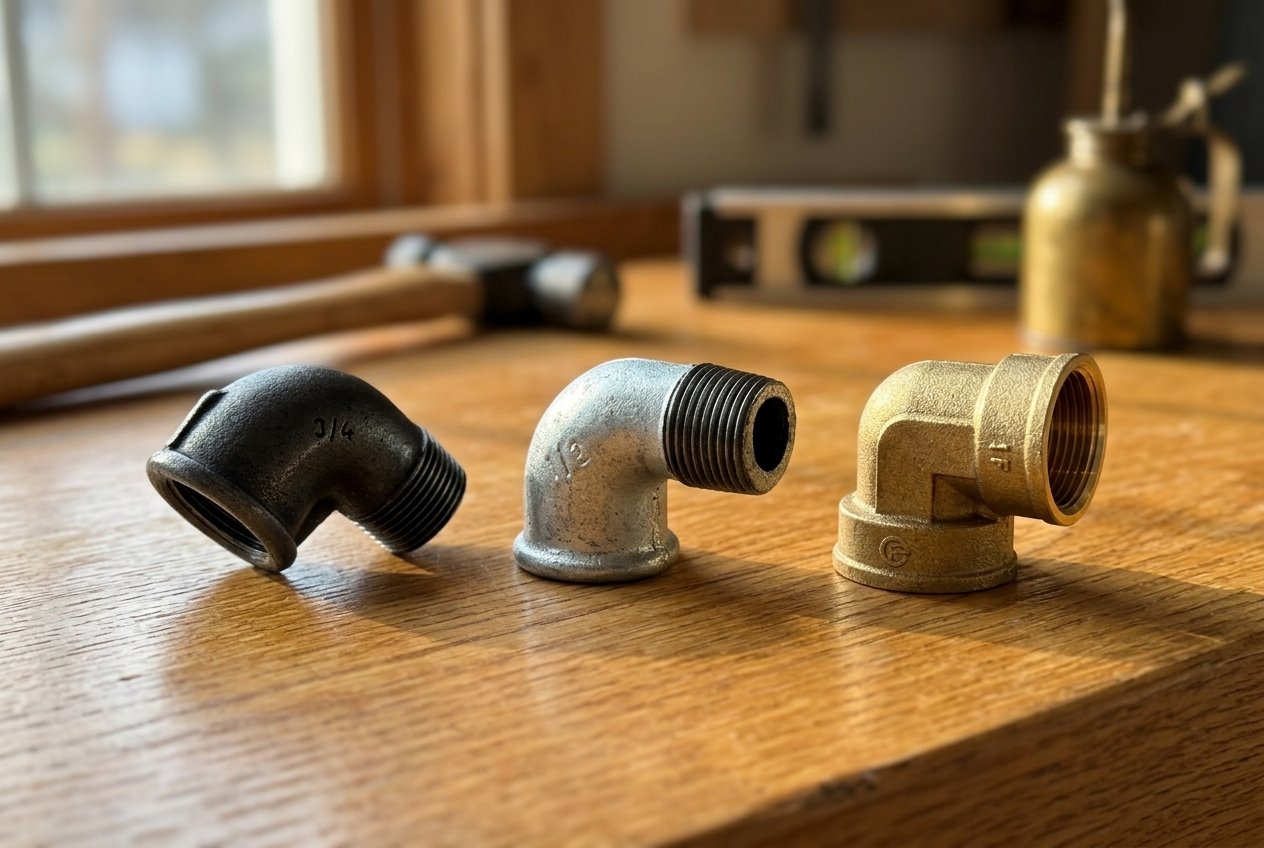

Três materiais, três normas europeias, três utilizações que apenas se sobrepõem de forma marginal. Escolher uma conexão em ferro fundido preto, aço galvanizado ou latão não é uma questão de gosto, mas de conformidade técnica. Uma conexão mal escolhida resulta em fuga em menos de dois anos ou em não-conformidade na receção da obra. Este guia decide por utilização, com as normas como sustentação, e especifica o que cada material pode fazer em decoração.
Três materiais, três normas: o que determina a escolha
O material segue a utilização, não o inverso. Três textos europeus enquadram as conexões roscadas:
- EN 10242 — conexões em ferro fundido maleável (preto ou galvanizado). Substitui as DIN 2950 e BS 143/1256. PN25 de -20 a 120 °C, 20 bar a 300 °C.
- EN 10241 — conexões em aço ao carbono (preto ou galvanizado) maquinadas a partir de tubos, aços S195T ou S235. DN 6 a DN 150, até +230 °C.
- EN 1254-4 — conexões roscadas em ligas de cobre (latão). Durabilidade de 50 anos, teste hidráulico a 1,5× a pressão nominal.
Os três utilizam as mesmas roscas BSP cilíndricas (ISO 228) ou cónicas (ISO 7): uma flange de ferro fundido preto enrosca num tubo galvanizado ou num redutor de latão sem mudar de chave inglesa. O que muda é o direito de utilização.
O ferro fundido preto: a estrutura mecânica polivalente
Metalurgia: ferro fundido maleável recozido, não ferro fundido cinzento
As conexões em ferro fundido preto não são de ferro fundido cinzento frágil. Trata-se de ferro fundido maleável obtido por recozimento prolongado de ferro fundido branco: a cementite transforma-se em nódulos de grafite, o que confere resistência mecânica e ductilidade. Suporta o aperto com estopa sem fissurar e resiste às vibrações da canalização.
Desempenho normativo: PN25 e pressão de rutura real
A EN 10242 fixa 25 bar de serviço entre -20 e 120 °C, 20 bar a 300 °C. Pressão de ensaio de conceção: 100 bar para os diâmetros 1/8" a 4" (o núcleo do catálogo), 64 bar para os 5"-6". Em testes de rutura documentados, um cotovelo 1/2" aguenta até 550 bar, um union plano 1" até 248 bar. Margem de segurança muito elevada para as utilizações domésticas.
Utilizações técnicas autorizadas
O ferro fundido preto (sem revestimento, acabamento a óleo anti-oxidação) é indicado para:
- Aquecimento em circuito fechado (água não sanitária), vapor de baixa pressão, gasóleo, óleo térmico.
- Gás combustível interior — versão preta apenas. A Portaria n.º 361/98 e a NP 1037 proíbem o ferro fundido galvanizado em gás (risco de descamação do zinco que pode obstruir os injetores).
- Extinção de incêndio a seco.
Utilizações proibidas
Sem sanitário, sem água potável, sem AQS prolongada, sem chegada de lavatório. Para isso, é latão.
E em decoração? O ADN Home Invasion
É aqui que o ferro fundido preto assume todo o seu protagonismo. Negro, mate, com o grão maleável do processo de fundição. A gama de ferro fundido preto Home Invasion (cotovelos de pequeno raio, tês, mangas, flanges de piso, reduções) cobre os diâmetros 1/8" a 4" e alimenta a maior parte do mobiliário industrial: prateleiras tubulares, expositores de roupa, bares, bibliotecas, guardas. Para aprofundar o ângulo decorativo, consulte o nosso guia dos cotovelos de ferro fundido para decoração.
O aço galvanizado: o polivalente técnico húmido
Metalurgia: S195T, S235 e galvanização a quente
As conexões e tubos galvanizados são maquinados em aços S195T (Re ≥ 195 MPa, Rm 320-520 MPa, A ≥ 20 %) ou S235, depois protegidos por galvanização a quente: banho de zinco fundido que deposita uma camada contínua de pelo menos 55 µm (≈ 400 g/m²). É esta camada que torna o material viável em ambiente húmido.
Desempenho: PN25, sem costura até 150 bar
Gama operacional: -20 °C a +230 °C, pressão nominal PN25. As versões sem costura atingem 150 bar, as mecanosoldadas 75 bar. Em termos hidráulicos, a velocidade está limitada a 3 m/s para a água, 10 m/s para o ar e os gases. Não instalar a temperaturas inferiores a -10 °C (fragilização do zinco).
Utilizações técnicas autorizadas
- Água fria não potável: processo industrial, rega, água bruta, incêndio sob pressão de água.
- Ar comprimido de oficina: domínio de eleição histórico.
- Exterior: pérgolas, redes enterradas protegidas, estaleiros.
- Aquecimento de baixa pressão em circuito fechado.
Utilizações proibidas — três impasses
- Água quente sanitária em circulação. O zinco torna-se instável acima de 60 °C (inversão de polaridade, dissolução). O Decreto-Lei n.º 152/2017 (controlo de legionela), em linha com os requisitos da norma NP EN 806 e do RSECE, impõe para acumuladores de AQS com capacidade ≥ 400 L a manutenção de ≥ 55 °C na saída do equipamento e, sempre que o volume entre produção e o ponto de consumo mais afastado ultrapasse 3 L, a circulação a ≥ 50 °C em todos os pontos da rede. O intervalo 55-60 °C é insustentável para o aço galvanizado. Consequência: o aço galvanizado desapareceu praticamente das novas instalações de AQS, substituído por cobre, inox 316L ou multicamada.
- Gás combustível: descamação interna do zinco, proibida pela Portaria n.º 361/98 e pela NP 1037 (instalações de gás).
- Cobre a montante do fluxo: os iões de cobre depositam-se a jusante sobre a parede de zinco, criam uma micropilha e perfuram a conduta em poucos meses. Regra prevista nas normas NP EN 806 e RSECE (canalizações de cobre).
E em decoração?
O galvanizado existe em decoração com uma lógica diferente: aspecto mais claro, mais "bruto de oficina". Tem o seu lugar em projetos workshop assumidos, não no mobiliário de gama alta. É também útil em ambiente húmido (cozinha aberta, divisão ventilada, exterior coberto) onde o ferro fundido preto bruto enferrujaria. Comparativo aprofundado no nosso guia tubos preto vs galvanizado e no guia do tubo galvanizado EN 10241.
O latão: o material do sanitário e do gás
Metalurgia: CW617N e o advento dos latões sem chumbo
O latão técnico histórico é o CW617N (CuZn40Pb2, norma EN 12165): cobre 57-59 %, chumbo 1,6-2,5 %, zinco cerca de 40 %, densidade 8,4 kg/dm³. O chumbo serve de quebra-aparas no maquinamento, mas migra para a água potável por lixiviação. A Diretiva (UE) 2020/2184 (Anexo I Parte B) reduz o limiar máximo de chumbo na torneira para 5 µg/l a partir de 12 de janeiro de 2036 (em vez dos 10 µg/l até essa data). No quadro português, o Decreto-Lei n.º 306/2007 e as normas ERSAR estabelecem os requisitos de qualidade da água destinada ao consumo humano e os materiais em contacto com a mesma.
A iniciativa 4MS (Alemanha, França, Países Baixos, Reino Unido) serviu de base técnica à publicação, em abril de 2024, da Lista Positiva Europeia dos materiais metálicos em contacto com a água potável (Decisões de execução UE 2024/367 e regulamento delegado UE 2024/370). O CW617N mantém-se admitido, mas em superfícies de contacto limitadas (corpos de válvulas, conexões). As canalizações principais não revestidas transitam para latões sem chumbo tipo CW724R (CuZn21Si3P, comercializado sob a designação Ecobrass), naturalmente resistentes à deszincificação (DZR).
Utilizações autorizadas
As conexões em latão são a referência quando se trabalha com:
- Água potável fria e quente sanitária (liga compatível com Decreto-Lei n.º 306/2007 + ERSAR).
- Gás doméstico (butano, propano, gás natural) — autorizado pela Portaria n.º 361/98 e NP 1037.
- Aquecimento: ligação de esquentadores, válvulas de corte, purgadores, coletores.
- O papel de tampão galvânico para ligar cobre e aço galvanizado.
Desempenho normativo
A EN 1254-4 impõe um protocolo exigente: teste hidráulico a 1,5× a pressão de serviço durante 15 min, teste pneumático a 5±0,5 bar para micro-porosidades, ciclos térmicos < 1 min, validação de deszincificação (EN 1254-20). Coaxialidade das roscas ±2°, durabilidade prevista de 50 anos.
E em decoração? O latão como apontamento, não como estrutura
O latão não suporta a estrutura (prateleiras, expositores, bibliotecas tubulares): a sua geometria destina-se ao roscado técnico, não ao mobiliário. Mas desempenha um papel de apontamento decorativo na Home Invasion — quente, contrastante, em diálogo com o ferro fundido. Encontra-se em:
- Puxadores e manípulos de móvel em latão (bruto, brilhante, cromado, ou combinação ferro fundido + latão).
- Suportes de papel higiénico com volante em ferro fundido e latão e cabides-torneira em latão.
- Suporte para livros cabeça de torneira, volantes vermelhos ou pretos sobre mamelões de latão.
A coleção de objetos decorativos agrupa estas peças onde o latão traz o detalhe que aquece uma estrutura em ferro fundido. As conexões em latão permanecem dedicadas à sua utilização técnica principal.
Tabela de decisão rápida
| Utilização | Ferro fundido preto | Aço galvanizado | Latão |
|---|---|---|---|
| Decoração / mobiliário DIY | Sim — estrutura de referência | Possível — estilo oficina | Apontamento — puxadores, volantes, suportes |
| Água potável (fria + AQS) | Não | Não — degradação > 60 °C | Sim — liga conforme DL 306/2007 |
| Água fria não potável / processo | Não | Sim | Sim |
| Gás doméstico (interior) | Sim — preto apenas | Não — Portaria 361/98 proíbe | Sim |
| Ar comprimido de oficina | Possível | Sim — material de referência | Possível |
| Exterior / humidade | Não — enferruja | Sim — galvanização a quente | Sim |
| Aquecimento de baixa pressão (circuito fechado) | Sim | Sim | Sim |
| Junção cobre ↔ aço galvanizado | — | — | Sim — tampão obrigatório |
| Projeto | Material recomendado | Porquê |
|---|---|---|
| Prateleira industrial, bar, expositor de roupa, biblioteca tubular | Ferro fundido preto | Estética bruta, ductilidade no aperto, catálogo completo 1/2"-1"1/4 |
| Rede de ar comprimido de oficina | Aço galvanizado | PN25, insensível à humidade, velocidade máx. 10 m/s ar |
| Chegada de água, ligação de esquentador, válvula sanitária | Latão (conforme DL 306/2007) | Único material conforme Diretiva UE 2020/2184, durabilidade 50 anos EN 1254-4 |
| Ligação de gás doméstico (após contador) | Ferro fundido preto ou latão | Portaria 361/98 + NP 1037 — galvanizado proibido (descamação interna) |
| Estrutura exterior coberta (alpendre, pérgola) | Aço galvanizado | Galvanização ≥ 55 µm, resistência à corrosão atmosférica |
| Mobiliário industrial em cozinha aberta | Ferro fundido preto lacado ou galvanizado pintado | Proteção contra a condensação, aspecto preservado |
| Projeto misto: porta-toalhas ferro fundido + chegada de água latão | Ambos, separados | Sem fluido comum em contacto, os dois materiais coexistem sem risco |
Montar os três materiais: pares galvânicos e estanquidade
Ferro fundido preto e galvanizado: compatibilidade total
Mesma norma EN 10242, mesmas roscas BSP, mesma geometria. Uma flange de ferro fundido preto enrosca num tubo galvanizado sem precauções especiais. Configuração frequente em DIY: estrutura galvanizada contra a humidade, acessórios de ferro fundido preto para a estética.
Cobre ↔ aço galvanizado: nunca sem tampão de latão
A NP EN 806 (canalizações de cobre) e o RSECE são inequívocos: é proibido instalar um componente de cobre a montante de uma rede galvanizada no sentido do escoamento. Os iões de cobre depositam-se a jusante sobre o zinco e perfuram o tubo em poucos meses. A solução: uma conexão de latão como tampão electroquímico, que divide a diferença de potencial em dois saltos controláveis.
Estanquidade das roscas: síntese 2026
- Água, aquecimento, ar comprimido: fita PTFE, pasta de vedação, ou estopa + pasta. Métodos normalizados ainda válidos. Consulte o nosso guia de roscagem de conexões roscadas.
- Gás combustível: a Portaria n.º 361/98 e a NP 1037 proíbem a estopa e as fitas de vedação (incluindo PTFE) em instalações de gás. Apenas são autorizados: resinas anaeróbias EN 751-1 e pastas não endurecedoras EN 751-2, com certificação NF RAC-GAZ (certificação Certigaz). Uma verificação por técnico habilitado classifica uma vedação com estopa como anomalia grave — sem fornecimento de gás.
Para o dimensionamento, a calculadora de cotas e o simulador de montagem fornecem os engajamentos de rosca. Correspondência de diâmetros no nosso quadro DN / mm / polegadas.
Casos práticos
Prateleira industrial para a sala
Ferro fundido preto, 1/2" ou 3/4" consoante a carga. Flanges de piso na parede, tês na parte superior, cotovelos nas extremidades, tubos de aço preto roscados entre os andares. Aperto com estopa ou pasta de vedação, sem qualquer implicação sanitária. Siga para a gama de ferro fundido preto.
Rede de ar comprimido de oficina
Aço galvanizado, sem hesitação. PN25, galvanização que resiste numa oficina não aquecida, velocidade máxima de 10 m/s para o ar. Cotovelos, tês, mangas, tubos galvanizados pré-cortados. A gama galvanizado Home Invasion cobre tudo.
Chegada de água ou ligação de esquentador
Latão conforme Decreto-Lei n.º 306/2007 obrigatório. Verifique a marcação de conformidade em toda a peça em contacto directo com a água do contador.
Ligação de gás (após contador, baixa pressão)
Ferro fundido preto ou latão. Nunca galvanizado (Portaria 361/98 + NP 1037). Nem estopa, nem PTFE: resina anaeróbia EN 751-1 certificada NF RAC-GAZ. A intervenção final numa rede de gás doméstico nova deve ser validada por um profissional habilitado.
Projeto misto: porta-toalhas ferro fundido + chegada de água latão
Ambos, sem interação. O porta-toalhas de ferro fundido preto lacado está fixo à parede, sem contacto com o circuito de fluidos. A chegada de torneira permanece em latão. Cada material no seu lugar, sem par galvânico na rede.
FAQ
É possível utilizar uma conexão de ferro fundido preto para a água potável?
Não. O ferro fundido maleável preto não é compatível com o Decreto-Lei n.º 306/2007 + ERSAR, o acabamento a óleo anti-oxidação não é alimentar, e o calor de uma AQS prolongada acelera a corrosão interna. Para a água potável, recorra ao latão, ao cobre ou ao inox 316L.
Porque é que o galvanizado é proibido para o gás doméstico?
A Portaria n.º 361/98 e a NP 1037: o zinco pode descamar no interior do tubo e migrar até aos injetores dos aparelhos de combustão, provocando uma obstrução. Apenas o ferro fundido preto, o aço preto EN 10241 e o latão são autorizados em gás doméstico.
O latão CW617N mantém-se autorizado para a água potável?
Sim, com condições. A Lista Positiva Europeia (EUPL) resultante da iniciativa 4MS (Alemanha, França, Países Baixos, Reino Unido) admite o CW617N em superfícies de contacto limitadas (corpos de válvulas, conexões). A partir de 12 de janeiro de 2036, o limiar de chumbo na torneira passa a 5 µg/l (Diretiva UE 2020/2184, Anexo I Parte B), o que acelera a transição para latões sem chumbo tipo CW724R (Ecobrass). Verifique sempre a marcação de conformidade do produto com o Decreto-Lei n.º 306/2007 e as normas ERSAR.
É possível combinar ferro fundido preto e latão num mesmo conjunto?
Sim, e é frequente na Home Invasion — tanto em decoração como em termos técnicos. Na decoração, vários dos nossos objetos decorativos combinam estrutura em ferro fundido com apontamentos em latão: suportes de papel higiénico em ferro fundido e latão, puxadores de móvel em ferro fundido e latão, cabides mistos. Em termos de fluidos, as roscas BSP são compatíveis e o par aço/latão é controlável; separa-se simplesmente o ferro fundido (estrutura) e o latão (chegada de fluido conforme DL 306/2007) sem junção comum.
A estopa e o teflon ainda são autorizados para a vedação de roscas?
Para a água, o aquecimento e o ar comprimido, sim: estopa com pasta de vedação ou fita PTFE continuam a ser métodos normalizados. Para o gás combustível, não: a Portaria n.º 361/98 e a NP 1037 proibem-nos em favor das resinas anaeróbias EN 751-1 e das pastas não endurecedoras EN 751-2, com certificação NF RAC-GAZ pela Certigaz.
