Material necessário para construir sua escrivaninha de tubos
Antes de iniciar o tutorial da escrivaninha industrial de tubos de aço, certifique-se de ter em mãos os consumíveis e as ferramentas básicas abaixo; todo o resto (conexões e tubos) está detalhado mais adiante.
- Conexões hidráulicas (lista completa na próxima seção)
- Tubos hidráulicos de aço preto ou galvanizado de ¾” rosqueados (veja os comprimentos propostos)
- Parafusos para madeira — prever de 1 a 3 parafusos por flange de fixação: veja nossa referência
- Uma parafusadeira (ou, na falta dela, uma chave de fenda adequada) para fixar os flanges ao tampo
- Produtos de acabamento: acetona para desengordurar, tinta, verniz, pátina ou cera conforme sua preferência
Princípio geral da estrutura da escrivaninha de tubos de aço de ¾"
| Elemento | Referência HomeInvasion | Qtd. | Função |
|---|---|---|---|
| Flanges cegos ou luvas + insertos plásticos | Flange cego Ø ¾" Luva igual Ø ¾" |
4 | Base de cada pé |
| Tubos verticais inferiores | Tubo de aço Ø ¾" | 4 | Entre a base e o Tê |
| Tê igual F-F-F | Tê de ferro fundido preto Ø ¾" | 2 | Conexão frontal / interna |
| Cruz de 4 vias | Cruz Ø ¾" | 2 | Conexão traseira / externa |
| Tubos horizontais | Tubo de aço Ø ¾" | 3 | Profundidade × 2 & barra central × 1 |
| Tubos verticais superiores | Tubo de aço Ø ¾" | 4 | Entre Tê / cruz e flange com furos |
| Flanges com furos (fixação do tampo) | Flange com furos Ø ¾" | 4 | Ancoragem do tampo |

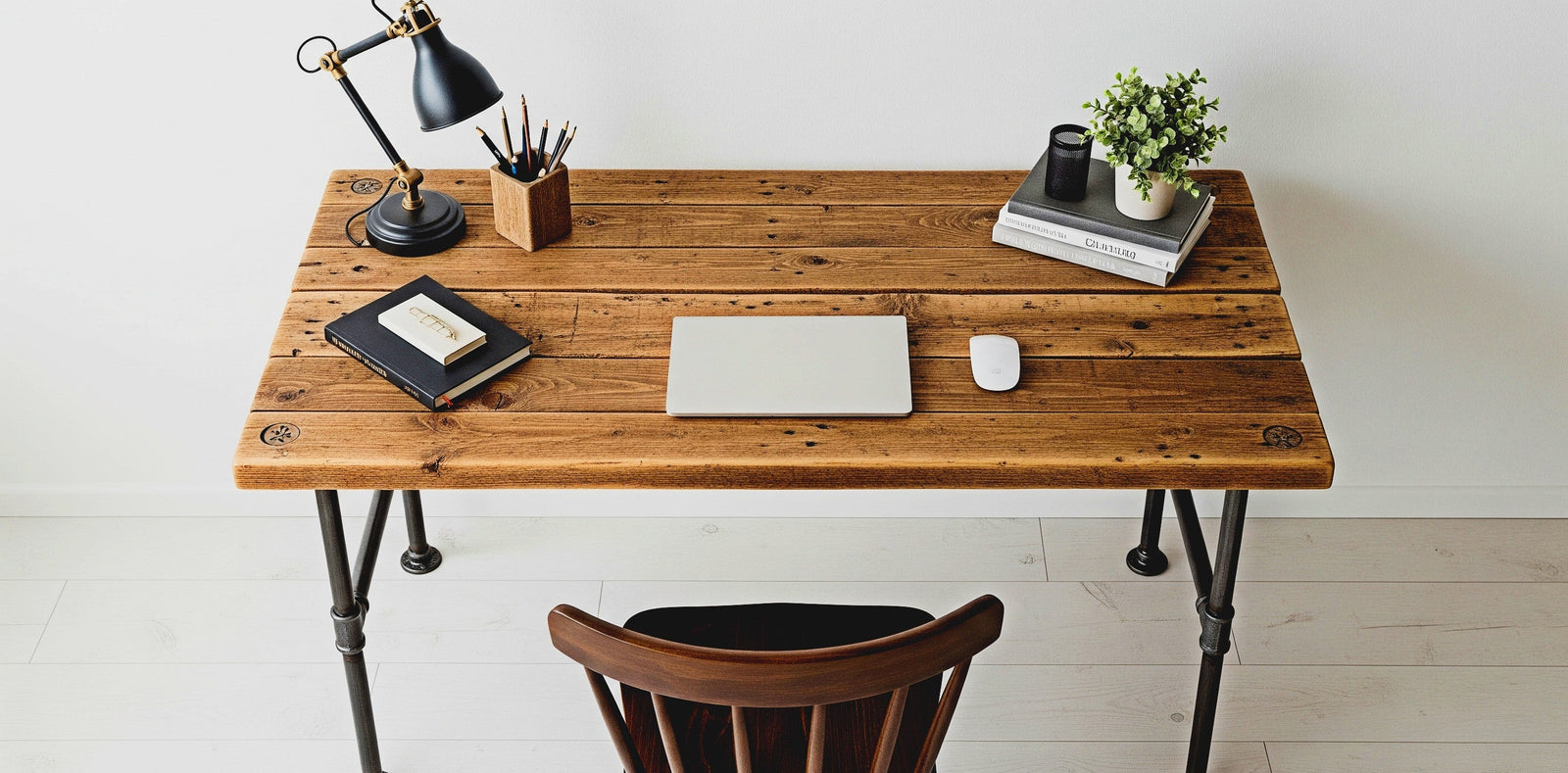

Para fazer uma escrivaninha industrial de tubos de aço preto (também chamada de "pipe desk"), usamos exclusivamente conexões de ferro fundido preto e tubos rosqueados de ¾” (20 × 27 mm), conhecidos por sua robustez e estética de loft. Diâmetros maiores também são possíveis (1" – 34 mm, 1 ¼" – 42 mm, ou mais), mas é principalmente uma escolha estética: o de ¾" – 27 mm já oferece toda a solidez necessária para este uso.
Cada pé é composto por seis elementos-chave: um flange com furos, um tubo vertical de aço preto, uma conexão Tê igual, uma cruz de 4 vias, um segundo tubo vertical e, finalmente, um flange cego para estabilizar o conjunto — ou, opcionalmente, uma luva se você preferir um visual mais discreto. Três tubos horizontais — dois para a profundidade e um para a largura — conectam os dois pés, criando uma estrutura rígida e com design. Como todas as roscas são idênticas, a montagem é simplificada; no entanto, você também pode misturar diâmetros adicionando luvas de redução ou buchas (por exemplo, pés mais grossos que as barras transversais). O acabamento bruto pode ser mantido ou pintado, patinado, envernizado ou encerado de acordo com suas preferências de decoração. Esta base de metal se adapta a qualquer tampo (madeira maciça reciclada, bancada de cozinha, porta antiga, etc.), para uma escrivaninha DIY personalizada e ultra-sólida.
Escolhendo suas dimensões: altura, largura e profundidade
Antes de selecionar os comprimentos dos seus tubos de aço de ¾”, tenha em mente estas fórmulas básicas:
- Altura teórica
• Base com luva:70 mm + (tubo inferior + tubo superior)
• Base com flange cego:45 mm + (tubo inferior + tubo superior) - Distância útil (entre os eixos Tê ↔ cruz ou cruz ↔ cruz):
80 mm + comprimento do tubo - Largura ou profundidade total: adicionar + 2 cm de saliência do flange de cada lado (ou seja, + 4 cm no total).
O Tê (na frente) ou a cruz (atrás) adicionam cada um 40 mm de comprimento rosqueado; é isso que forma os "80 mm" da fórmula acima. Os flanges, por sua vez, sobressaem 20 mm de cada lado.
1 / Alturas recomendadas
Referências ergonômicas
- Até 1,65 m: escrivaninha entre 600 e 650 mm
- 1,65 m → 1,75 m: escrivaninha entre 650 e 740 mm
- 1,75 m → 2 m: escrivaninha entre 750 e 900 mm
- Escrivaninha para trabalhar em pé: tampo posicionado na altura dos cotovelos (≈ 950 - 1100 mm dependendo da pessoa)
Alturas indicativas por estatura (crianças e adultos)
| Estatura | Altura do tampo |
|---|---|
| 80 - 95 cm | 400 mm |
| 93 - 116 cm | 460 mm |
| 108 - 121 cm | 530 mm |
| 119 - 142 cm | 590 mm |
| 133 - 159 cm | 640 mm |
| < 165 cm | 600 - 650 mm |
| 165 - 175 cm | 650 - 740 mm |
| 175 - 200 cm | 750 - 900 mm |
Exemplos de combinações de tubos
(apenas estrutura + hipótese de tampo de 30 mm)
| Base | Tubo inferior (mm) |
Tubo superior (mm) |
Altura da estrutura (mm) |
Altura final (estrutura + 30 mm) |
|---|---|---|---|---|
| Luva | 150 | 150 | 70 + 150 + 150 = 370 | 400 mm |
| Flange | 180 | 180 | 45 + 180 + 180 = 405 | 435 mm |
| Luva | 180 | 250 | 70 + 180 + 250 = 500 | 530 mm |
| Luva | 250 | 250 | 70 + 250 + 250 = 570 | 600 mm |
| Luva | 250 | 300 | 70 + 250 + 300 = 620 | 650 mm |
| Luva | 300 | 300 | 70 + 300 + 300 = 670 | 700 mm |
| Flange | 300 | 300 | 45 + 300 + 300 = 645 | 675 mm |
| Luva | 400 | 300 | 70 + 400 + 300 = 770 | 800 mm |
| Luva | 400 | 400 | 70 + 400 + 400 = 870 | 900 mm |
Dica assimétrica: misturar os comprimentos dos tubos superior/inferior desloca a barra transversal. Ex.: tubo inferior de 150 mm + tubo superior de 400 mm + base de luva = 620 mm (650 mm com tampo de 30 mm).
2 / Larguras possíveis
| Tubo (mm) | Distância útil (entre conexões) |
Largura total | Ideia de tampo |
|---|---|---|---|
| 700 | 780 mm | 820 mm | 900 - 1000 mm |
| 800 | 880 mm | 920 mm | 1000 - 1100 mm |
| 900 | 980 mm | 1020 mm | 1100 - 1200 mm |
| 1000 | 1080 mm | 1120 mm | 1200 - 1400 mm |
| 1200 | 1280 mm | 1320 mm | 1400 - 1600 mm |
| 1500 | 1580 mm | 1620 mm | 1700 - 1800 mm |
| 2000 | 2080 mm | 2120 mm | 2200 mm + |
Precisa de uma largura sob medida? Rosqueie dois tubos ponta a ponta com uma luva igual: comprimento total = tubo 1 + tubo 2 + 10 mm (rosca da luva).
3 / Profundidades aconselhadas
| Tubo (mm) | Distância útil | Profundidade total | Tampo adequado |
|---|---|---|---|
| 300 | 380 mm | 420 mm | 450 - 500 mm |
| 400 | 480 mm | 520 mm | 550 - 600 mm |
| 500 | 580 mm | 620 mm | 650 - 700 mm |
| 600 | 680 mm | 720 mm | 750 - 800 mm |
| 700 | 780 mm | 820 mm | 850 - 900 mm |
Materiais e ideias para o tampo (não fornecido)
Uma vez que a estrutura de tubos esteja montada, só resta escolher um tampo adaptado ao seu estilo e uso. Aqui estão seis sugestões fáceis de encontrar ou de reaproveitar:
- Madeira maciça: carvalho, faia ou pinus finger joint para um resultado acolhedor e durável.
- Bancada de cozinha: laminada ou de madeira lamelada colada, pronta para uso e disponível em grandes larguras.
- Compensado ou MDF: fácil de pintar, envernizar ou revestir com uma folha decorativa para um visual moderno.
- Valchromat / laminado compacto: painel tingido na massa ou de alta densidade, ideal para um estilo contemporâneo e depurado.
- Prateleiras ou portas recicladas: recupere uma porta interna antiga ou uma prateleira grossa, lixe-a e dê-lhe uma nova vida.
- Tábuas de paletes aplainadas: orçamento mínimo, resultado rústico garantido após lixamento e montagem sobre sarrafos.
Espessura recomendada: 25 a 40 mm para evitar qualquer envergadura, especialmente em grandes larguras. Simplesmente fixe cada flange com furos ao tampo com parafusos para madeira adaptados à espessura escolhida, após posicionar e centrar a estrutura.
Quanto ao acabamento, deixe a madeira bruta para uma pátina natural ou aplique: óleo de cera incolor, verniz fosco, stain tingido ou cera de abelha, dependendo do efeito desejado. Pense também em adicionar feltros sob os flanges ou insertos nas luvas para proteger o seu chão e facilitar o nivelamento.
Passo a passo da montagem da sua escrivaninha
- Pré-montagem a seco
Rosqueie à mão todas as conexões; ajuste o ângulo dos Tês e das cruzes para que tudo fique perfeitamente alinhado. Para um aperto confiável e estanque, siga nosso tutorial detalhado: como rosquear conexões e tubos hidráulicos rosqueados. - Montagem de cada pé
- Fixe a base: luva ou flange cego.
- Rosqueie o tubo vertical inferior.
- Adicione o Tê (lado frontal) ou a cruz (lado traseiro).
- Rosqueie o tubo vertical superior.
- Termine com o flange com furos que receberá o tampo.
- Conexão horizontal
- Rosqueie os dois tubos de profundidade entre o Tê e a cruz.
- Rosqueie a barra central de largura entre as duas cruzes (ou entre os dois Tês, dependendo da sua configuração).
- Nivelamento
Coloque a estrutura no chão; se necessário, desrosqueie ligeiramente uma luva ou um flange para corrigir o alinhamento. Adicione feltros ou insertos de plástico sob cada base para proteger o chão e compensar eventuais irregularidades. - Fixação do tampo
- Vire o tampo e coloque a estrutura sobre ele, bem centrada (com a saliência desejada).
- Marque os locais; faça furos-guia de Ø 3 mm.
- Parafuse parafusos para madeira adequados em cada flange com furos.
- Acabamentos
- Conexões: desengraxe com acetona, depois aplique verniz para metais ferrosos, pátina efeito "gunmetal", tinta (preta ou cor RAL), ou cera incolor. Para o verniz e a tinta, a aplicação com pistola ou spray é recomendada.
- Tampo de madeira: óleo de cera, verniz PU, cera, stain, ou tingidor + verniz.
5. Personalizar e otimizar sua escrivaninha
- Gerenciamento de cabos: insira um passa-cabos de Ø 60 mm no tampo ou fixe abraçadeiras pretas ao longo dos tubos para guiar réguas de tomadas e carregadores.
- Rodízios industriais (montagem direta em uma luva de ¾”):
- 75 mm de ferro fundido, freio duplo – adiciona aprox. 90 - 95 mm de altura
- 100 mm de ferro fundido, freio duplo – adiciona aprox. 115 - 125 mm de altura
- 75 mm de borracha, com freio – adiciona aprox. 90 - 95 mm de altura
- 100 mm de borracha, com freio – adiciona aprox. 115 - 125 mm de altura
- Prateleira inferior: crie uma perna em forma de "H" em um dos lados e faça 4 furos de Ø 28 mm em uma prateleira. A prateleira repousará então diretamente sobre os Tês e as cruzes de 4 vias, adicionando um armazenamento prático para caixas ou uma impressora.
7. Manutenção
Um simples pano de microfibra seco é suficiente para tirar o pó da base de ferro fundido preto. Renove a proteção do tampo (óleo, cera ou verniz) assim que a superfície ficar fosca ou começar a absorver água ao contato.
